基地局ＭＡＰ大作戦

いつも、携帯電話の基地局マップ制作にご協力頂き、ありがとうございました。
基地局情報をご提供いただける方は、PDC,W-CDMA区別を明記してお送りくださいますよう、お願いいたします。
色は、全域図下を参照ください。

名古屋を中心に各ケータイキャリアの基地局の位置を地図にしていきます。

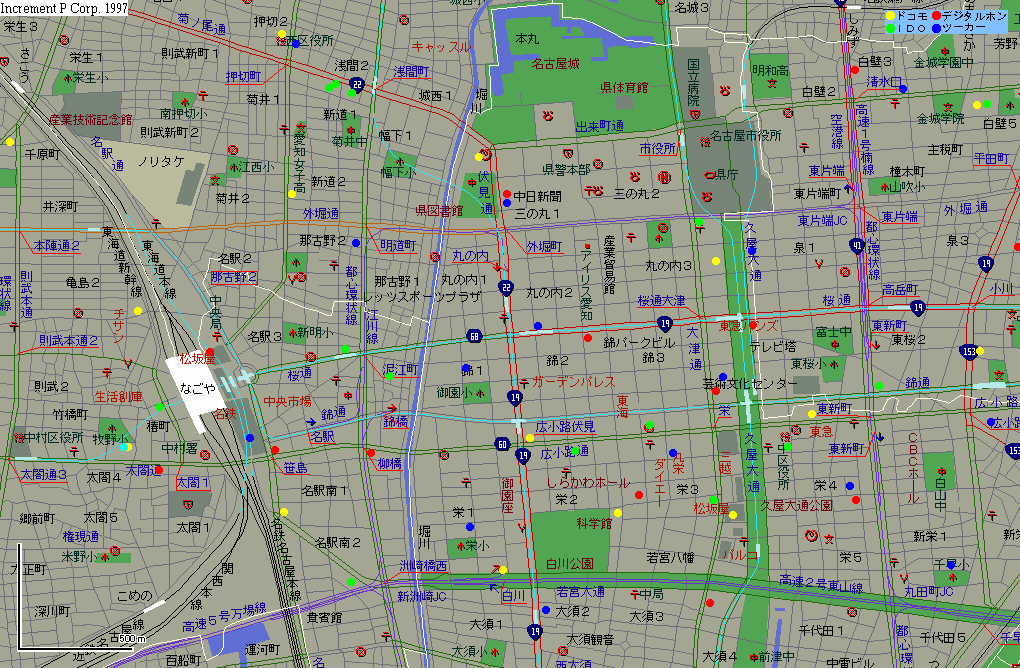

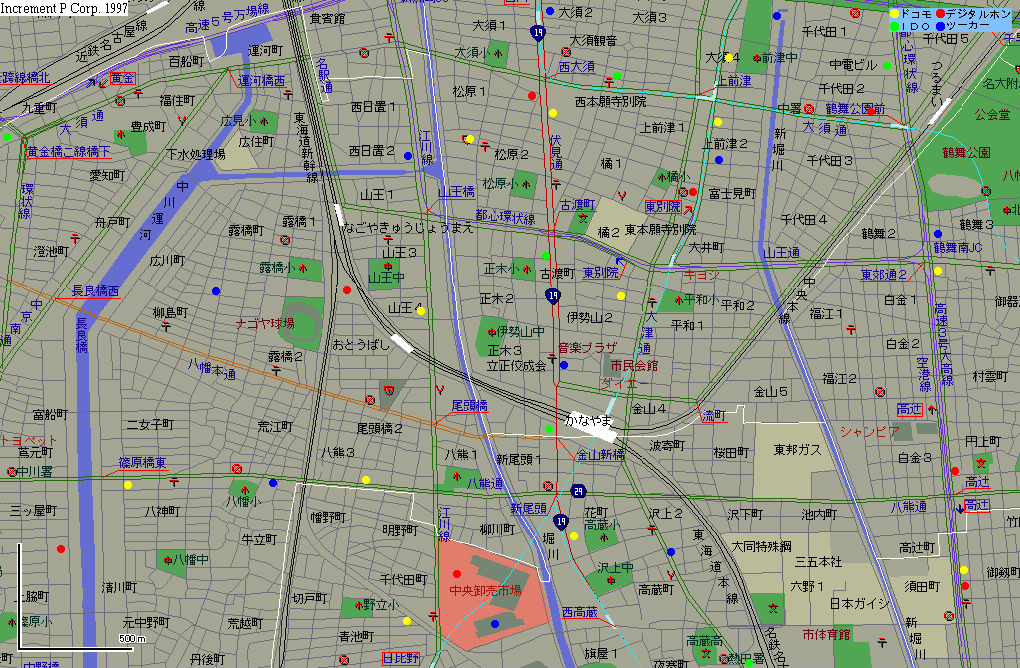

名古屋市内は、栄地区、金山地区を1/12500でまとめています。

2002年4月1日より、緯度経度の国際座標系が日本でも使われるようになりました。
当サイトでは、使用している電子地図、カーナビなど（ハンディーGPSは、対応済み）が国際座標系に未対応のため、当面旧座標系を使用します。いつ、国際座標系に移行するかは未定ですので、情報を頂ける方は、今までどおり、旧座標系でお願いいたします。

MENU

地図 地図外 愛知県　岐阜県 三重県　静岡県 長野県 座標 見分け方 調査機器

渥美半島付近

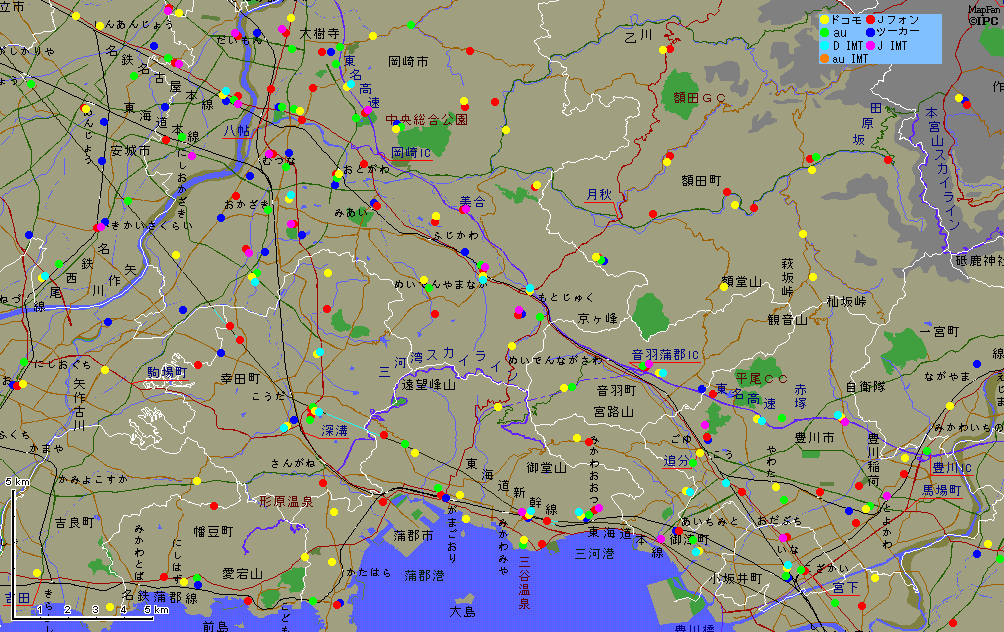

岡崎付近

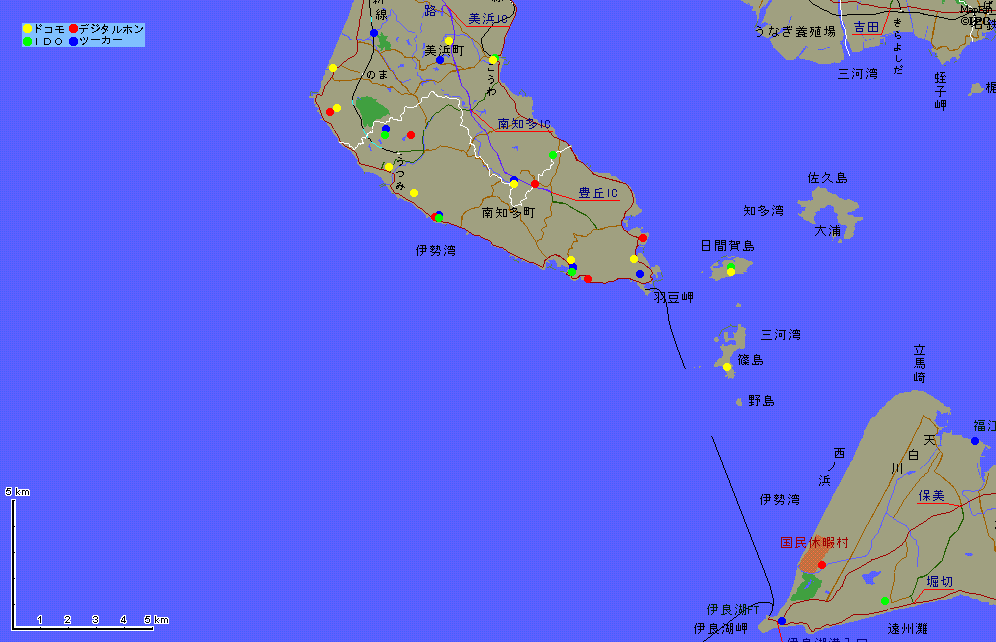

知多半島・伊良湖付近
岡崎付近
豊田付近
碧南付近
岐阜・関付近

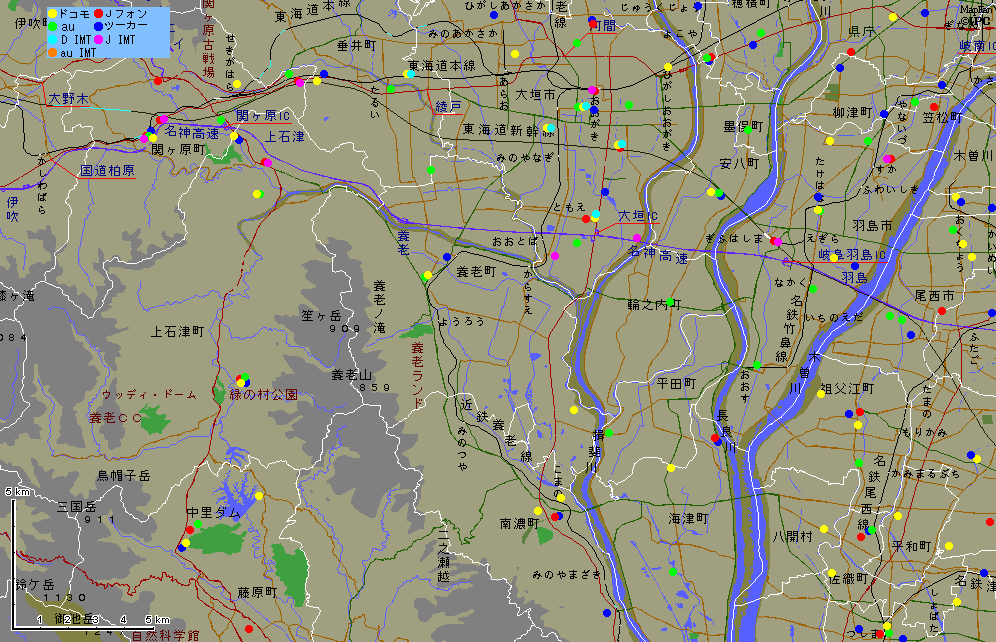

大垣付近

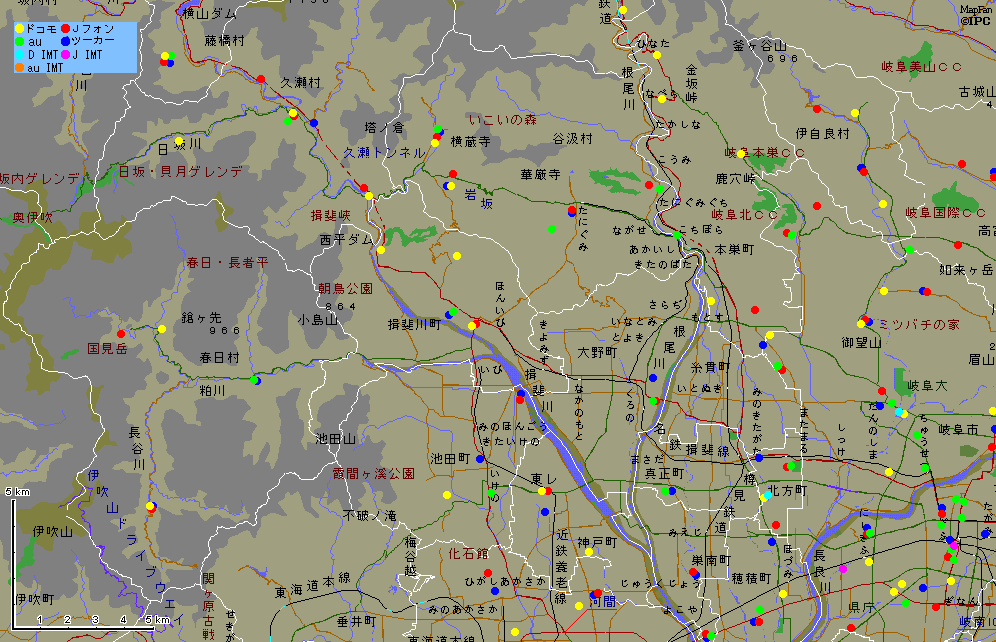

揖斐付近

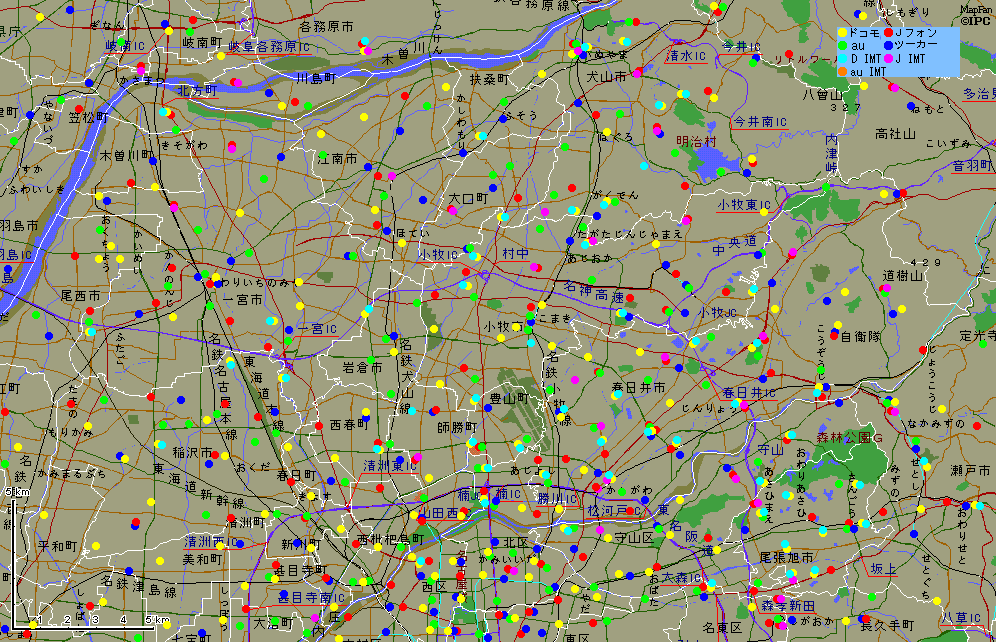

小牧付近

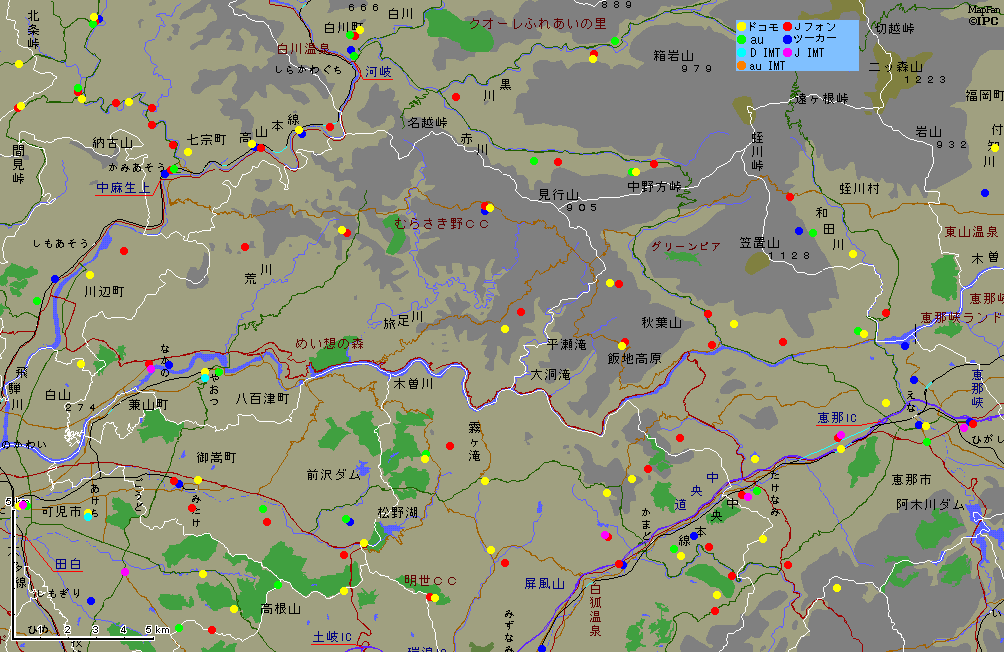

御嵩付近

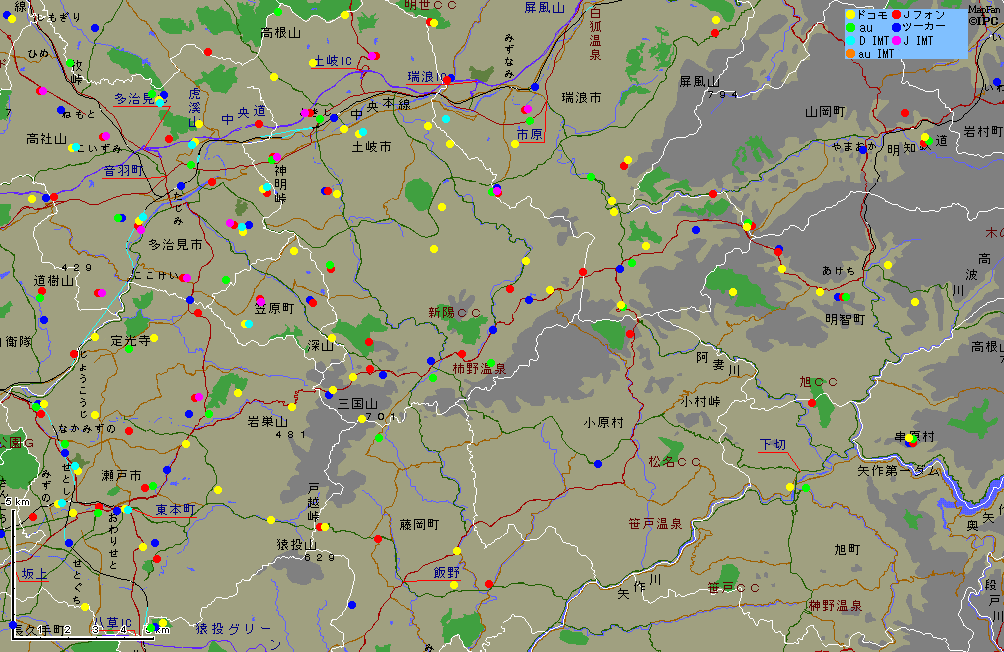

瀬戸付近

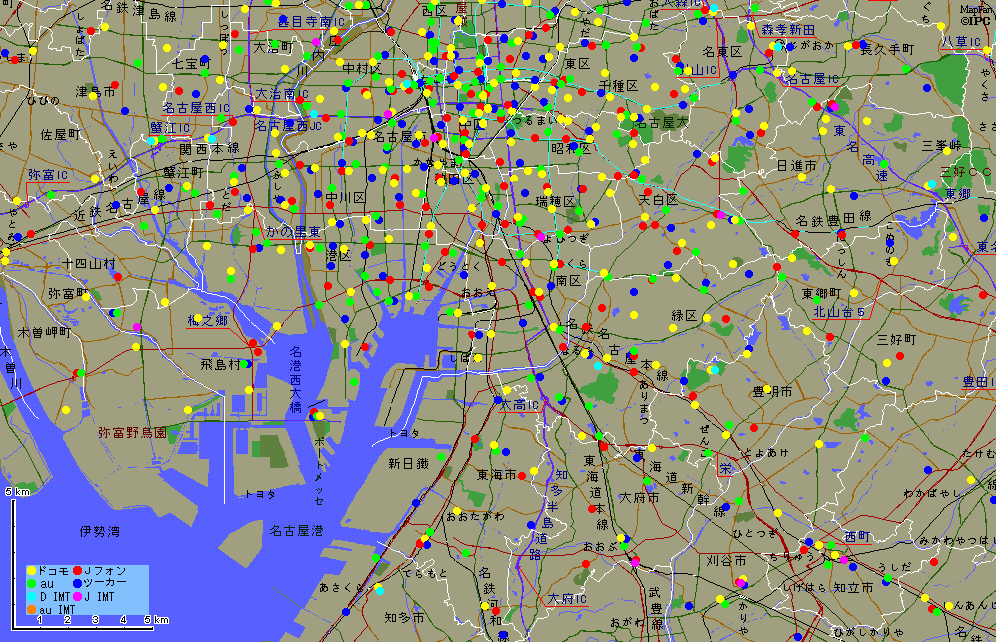

名古屋付近

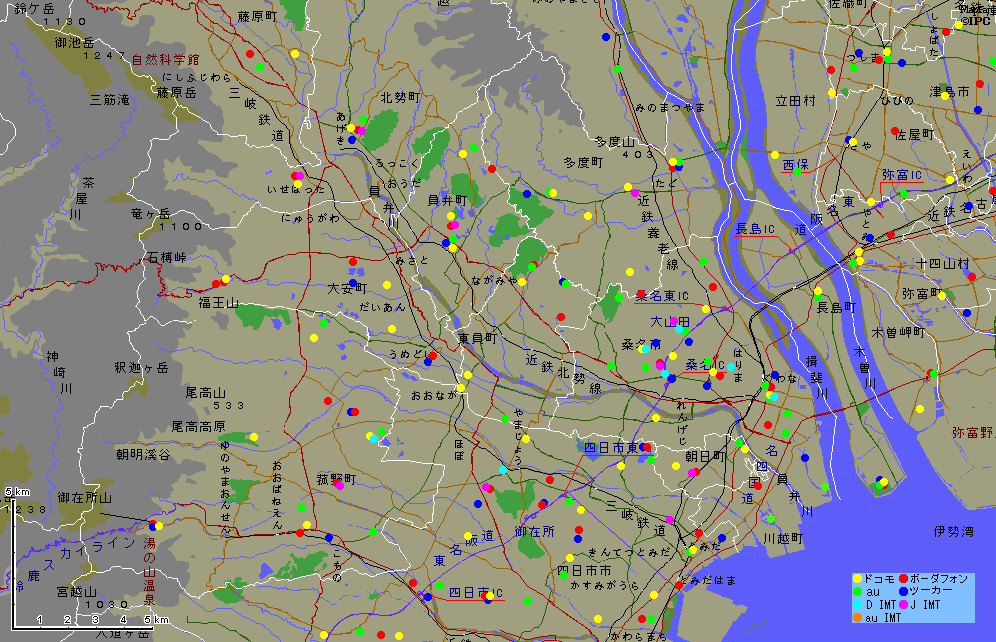

桑名付近
四日市・鈴鹿付近
鈴鹿市内で、ドコモの電柱タイプ1局、au小型BOX＋標準アンテナタワータイプ1局、ソフトバンク標準タワータイプ1局を発見。(数年ぶりの更新です）

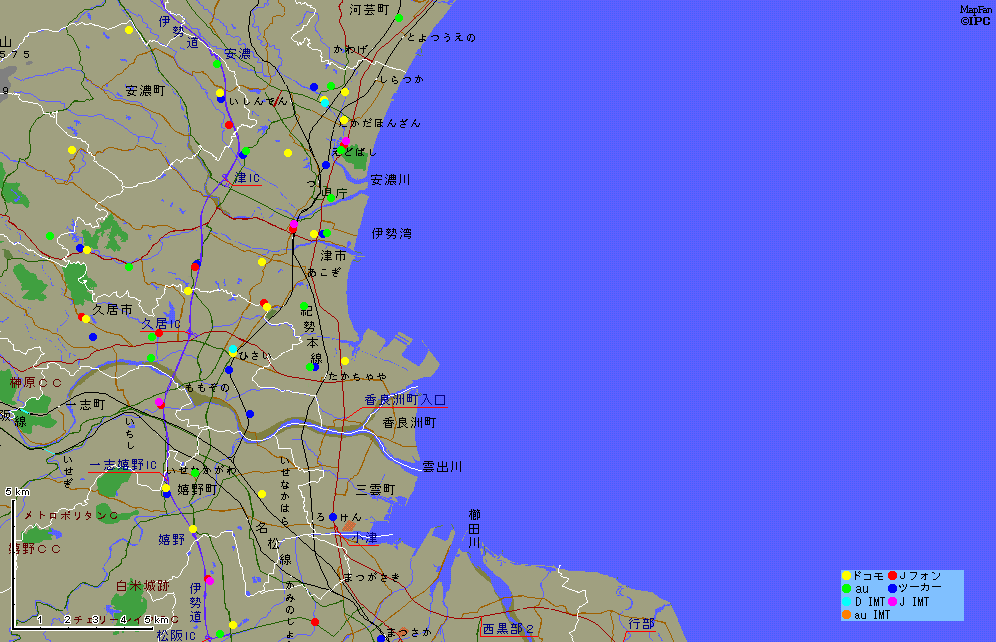

津付近
伊勢付近

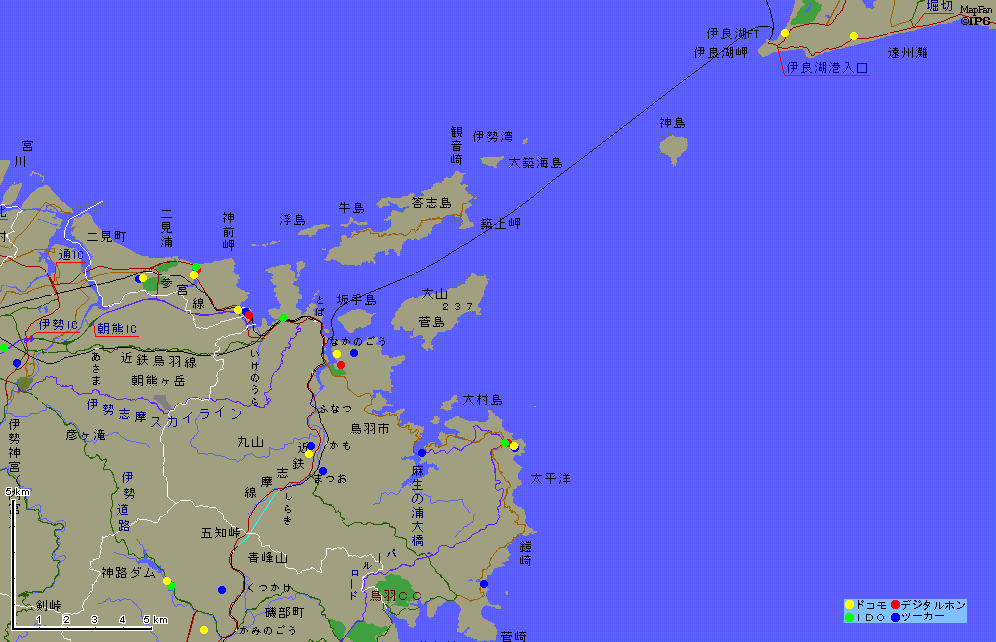

鳥羽付近
五ケ所付近

記号

● ＮＴＴドコモ東海
● au中部(旧IDO)
● ソフトバンク
● ツーカーセルラー東海
ＩＭＴ-2000対応局は下記の色にてプロットいたします。
● ＮＴＴドコモ東海W-CDMA
● au中部(旧IDO)cdma2000 1X EV-DO(2GHz帯)　CDMA2000 1xは従来どおりの●色でお願いします。
● ソフトバンクW-CDMA

古い情報に、最近の情報を追加したため古い表記部分は、置き換えてご覧ください。
縮尺1/100,000

TOP

地図外
愛知県

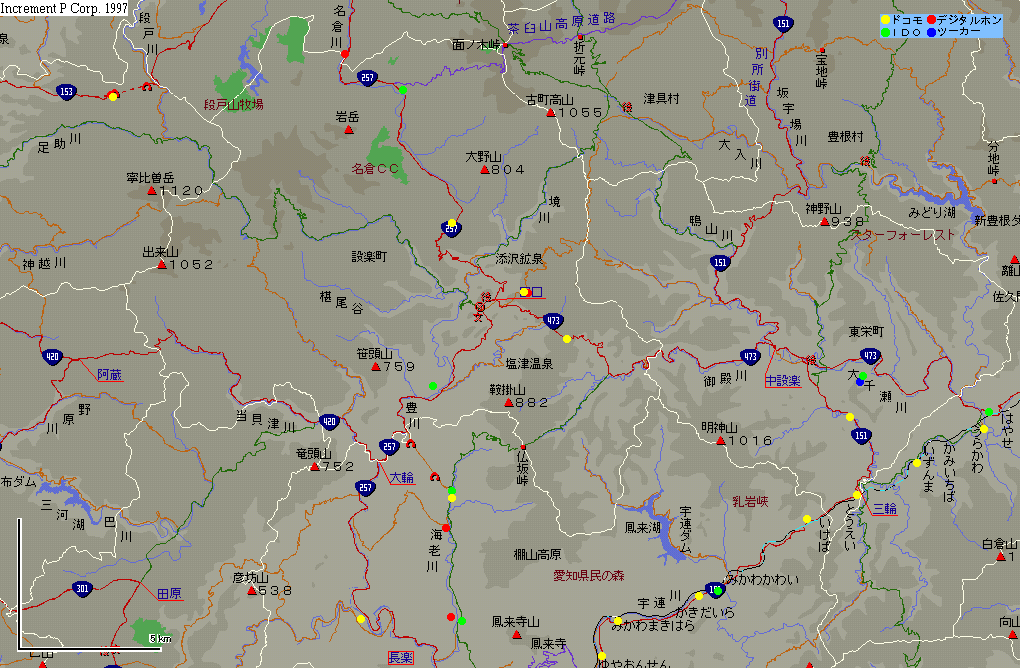

設楽付近
根羽

三重県
青山付近

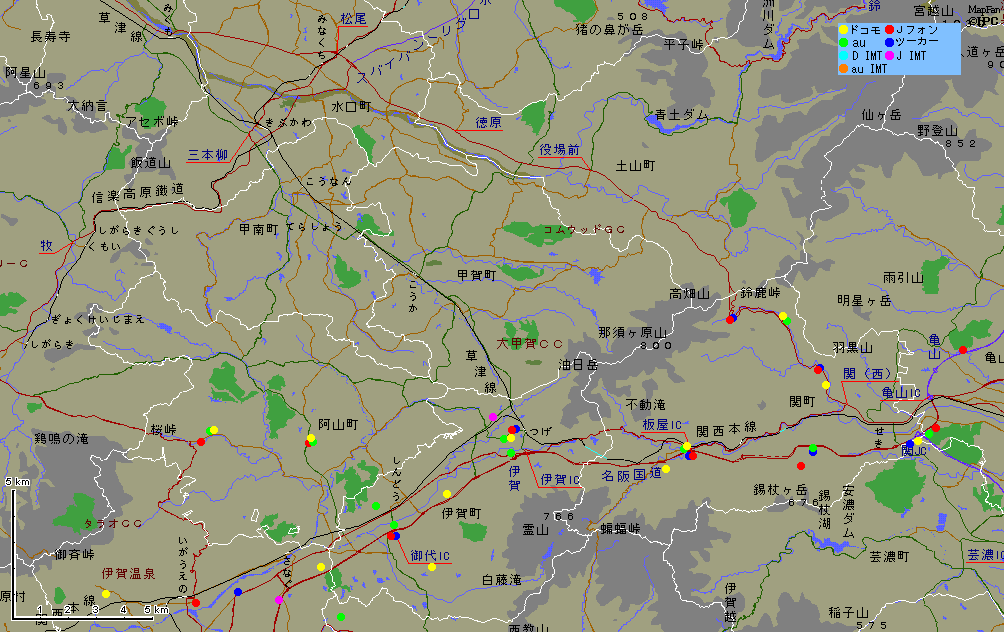

伊賀付近

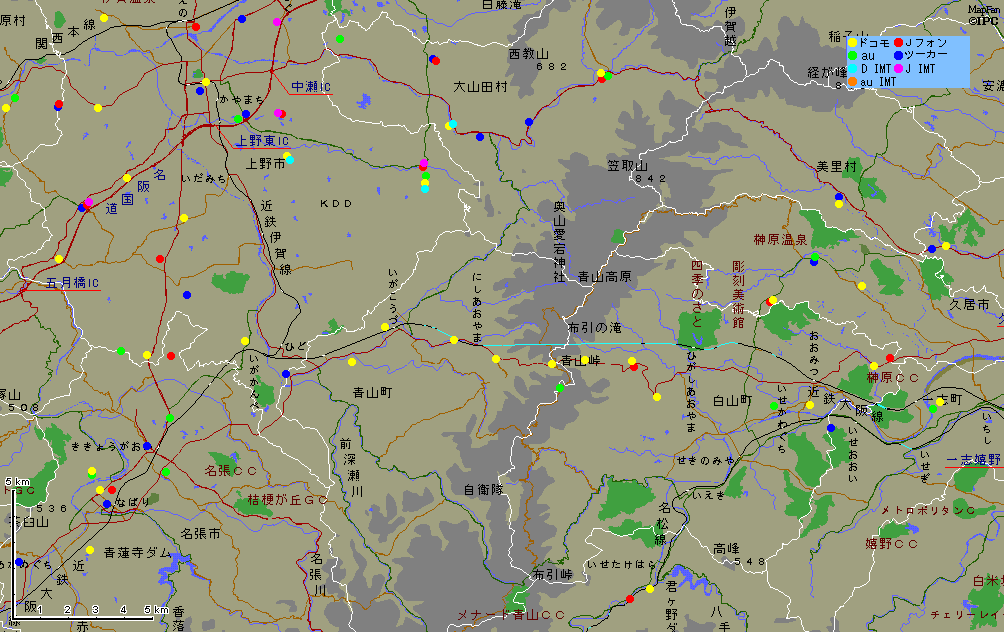

名張付近

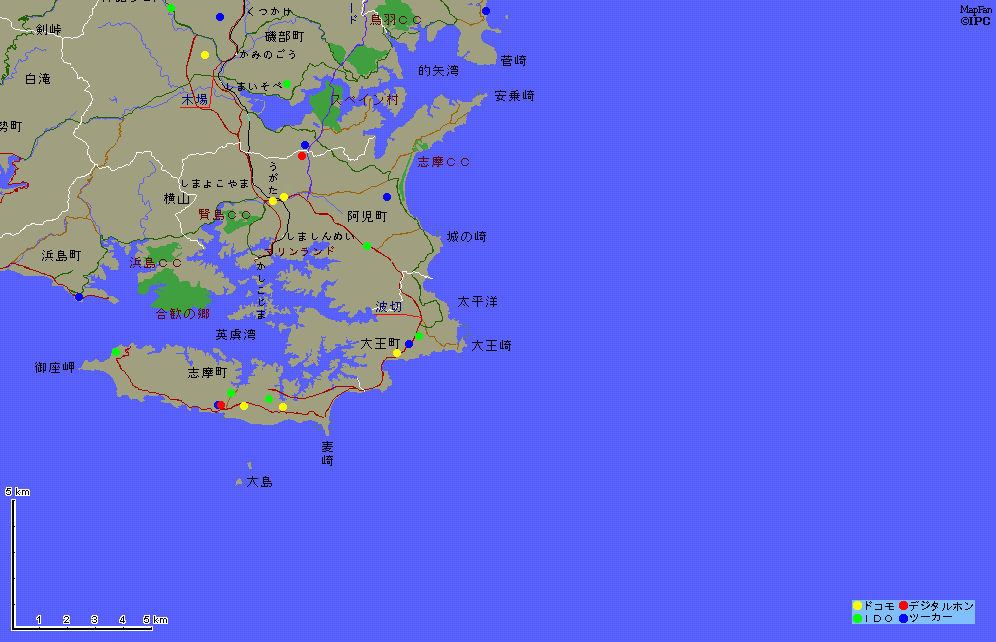

磯部付近

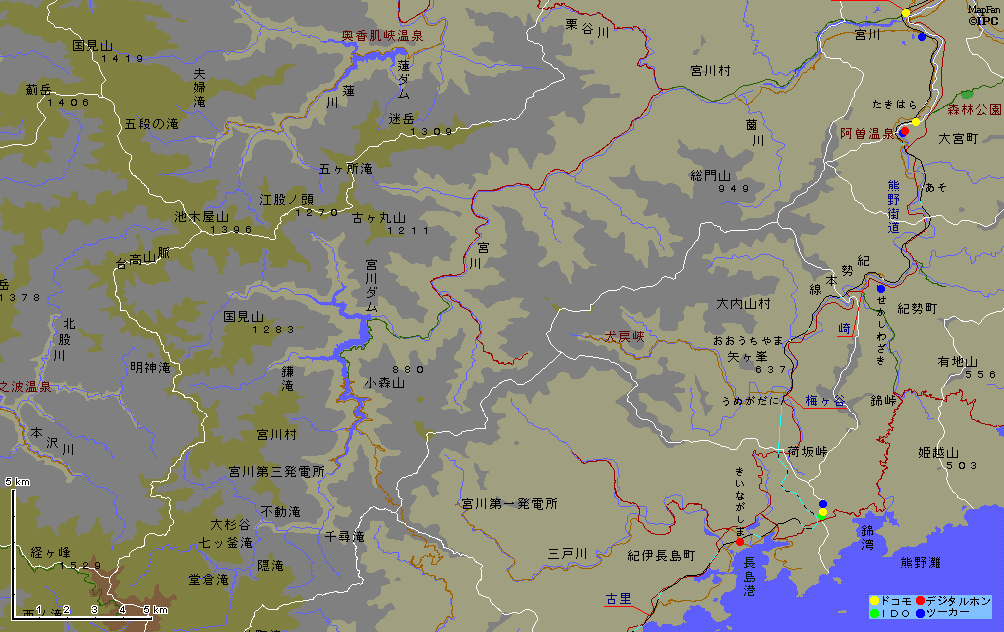

紀伊長島付近

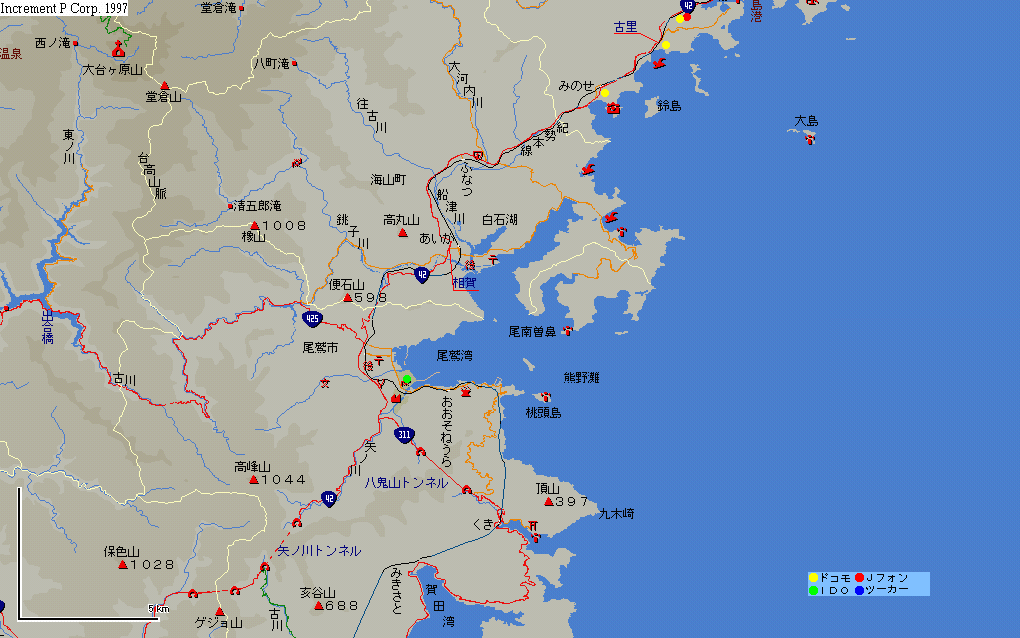

尾鷲付近

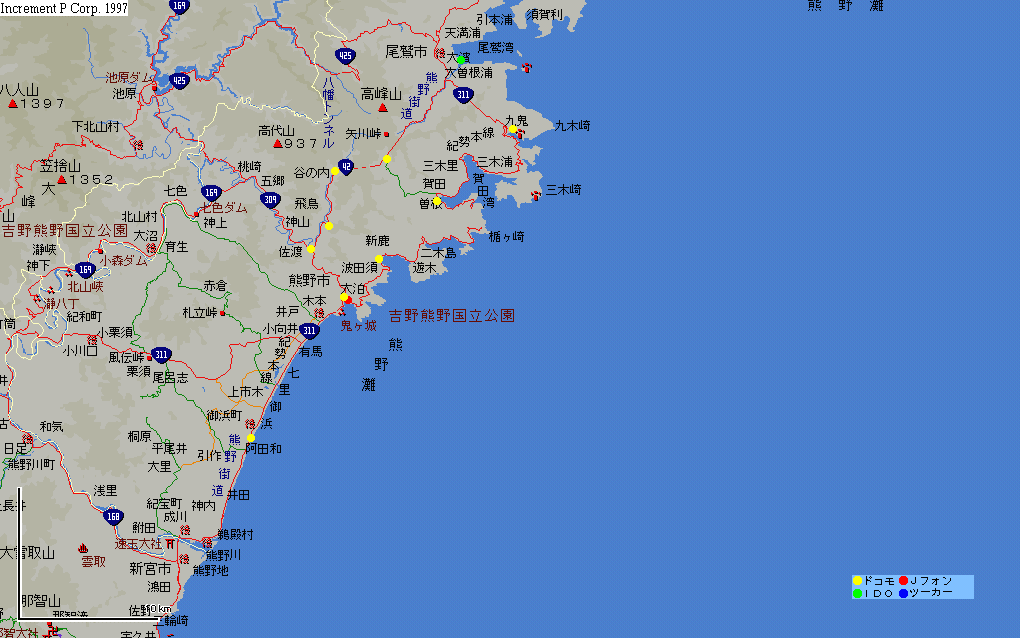

熊野付近(1/20万)

岐阜県

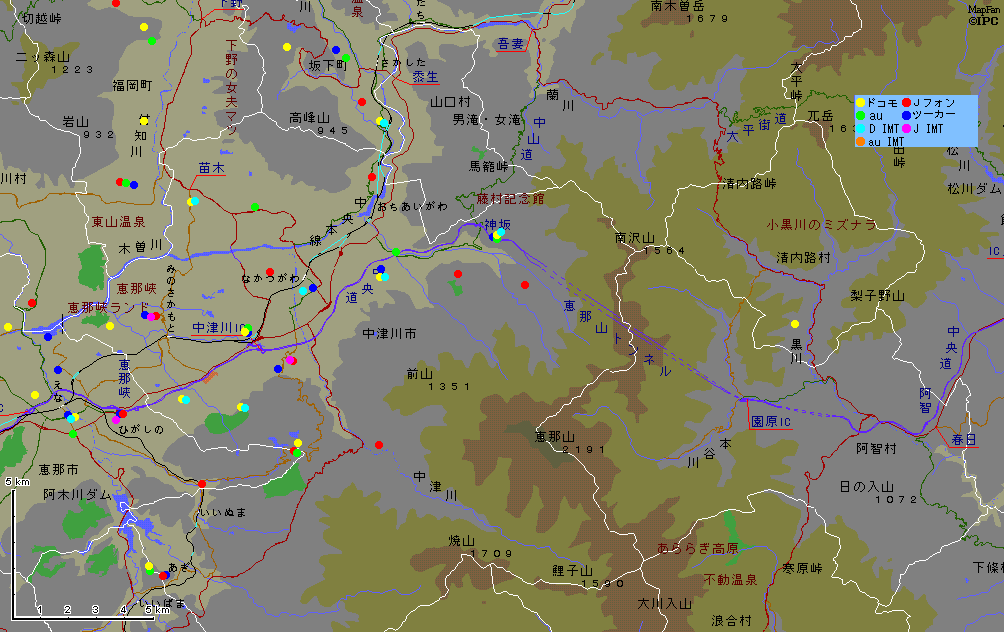

中津川付近

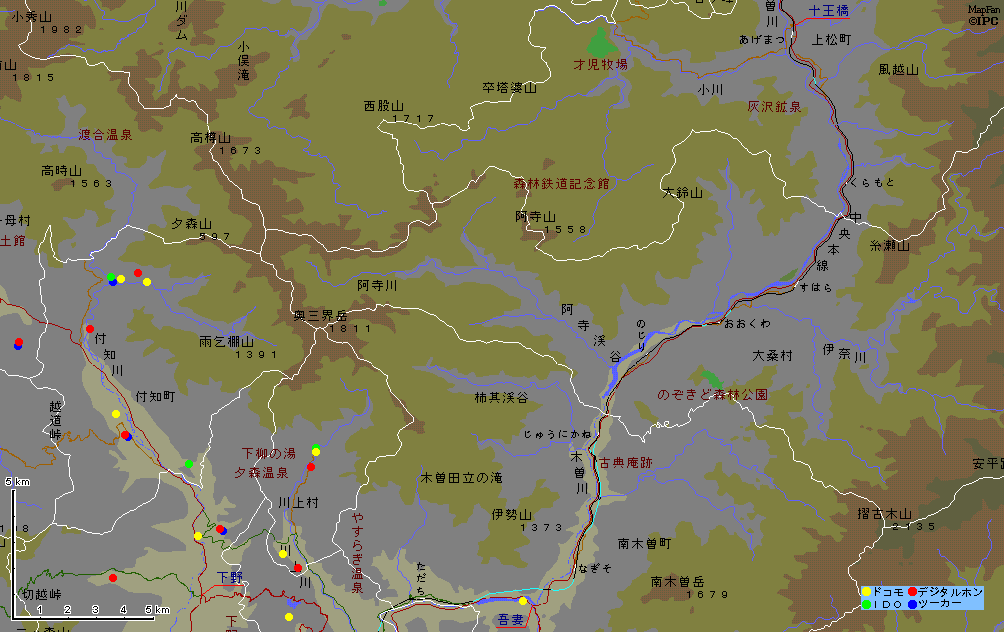

南木曾付近

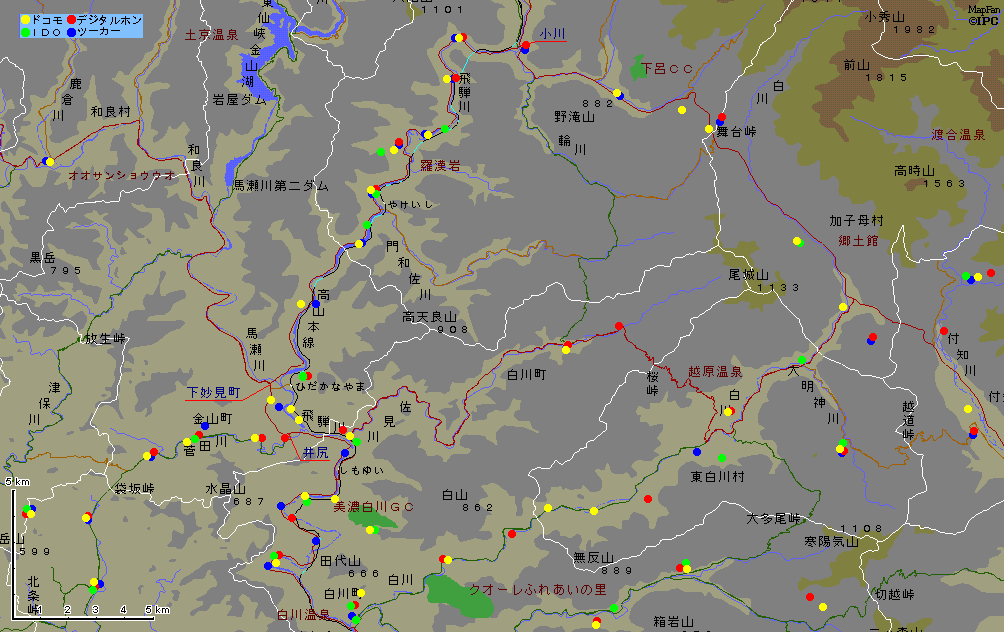

金山付近

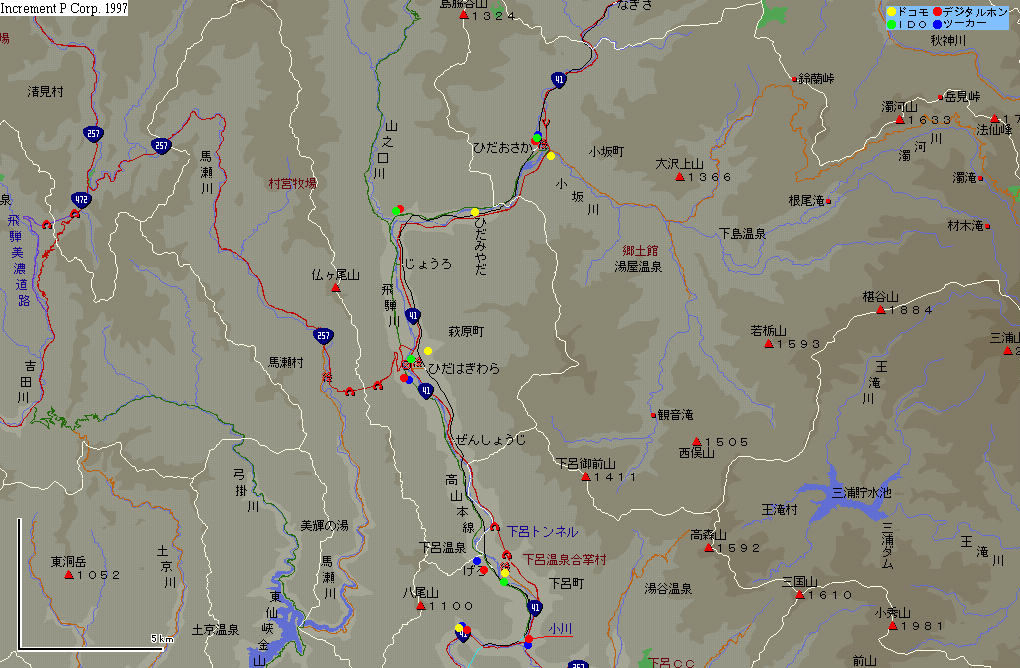

下呂付近

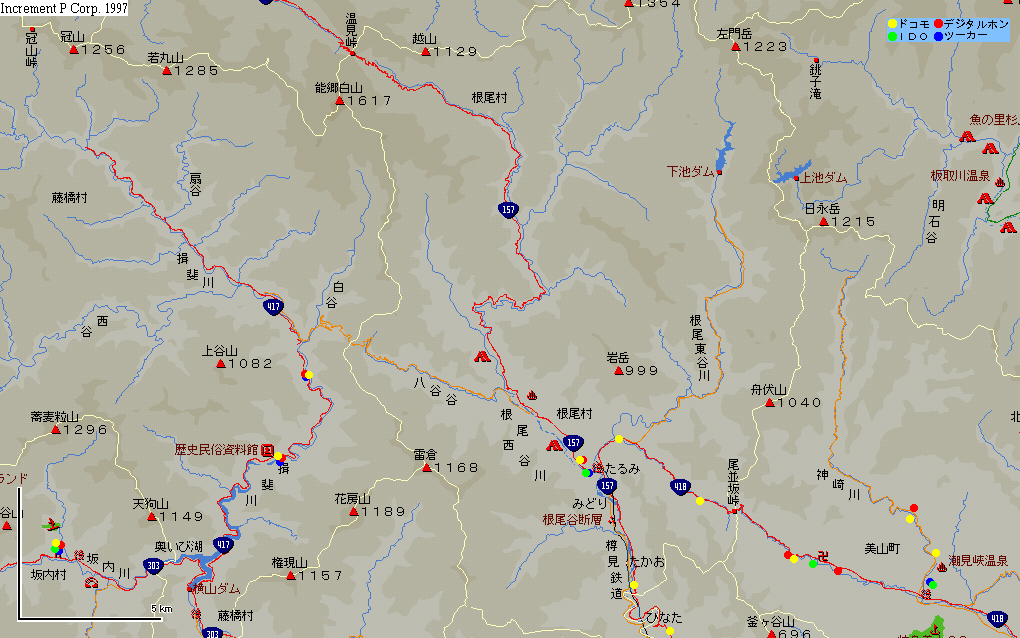

根尾付近

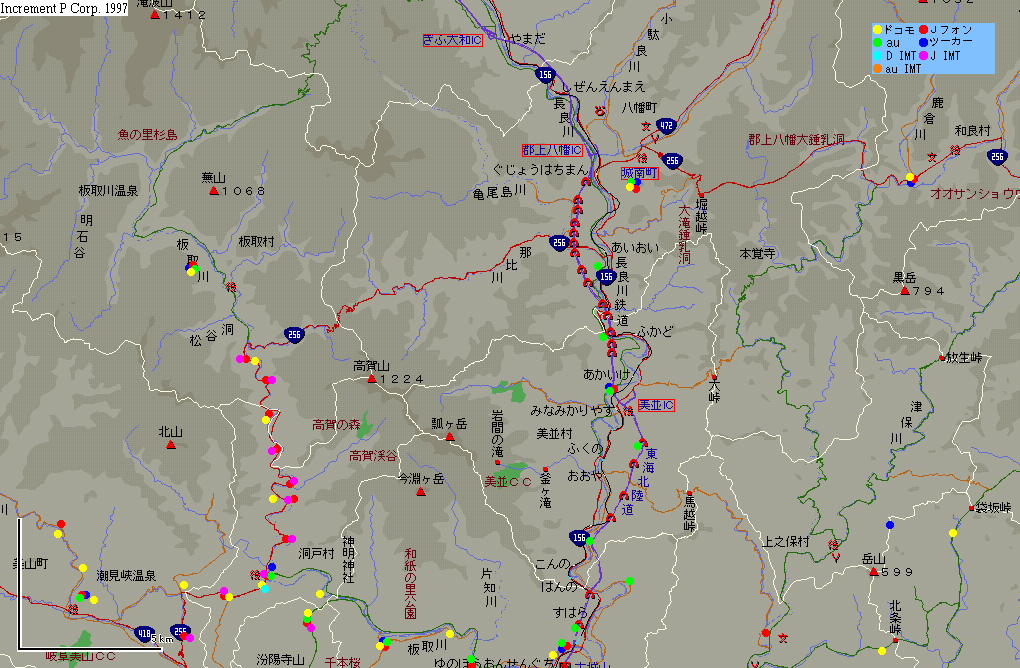

郡上八幡付近

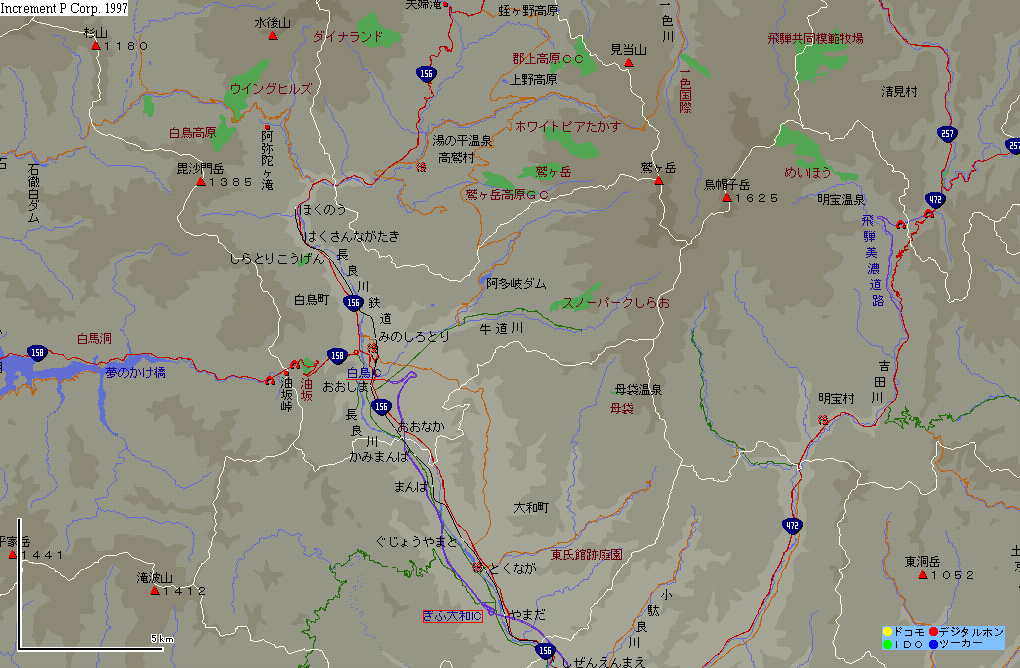

美濃白鳥付近

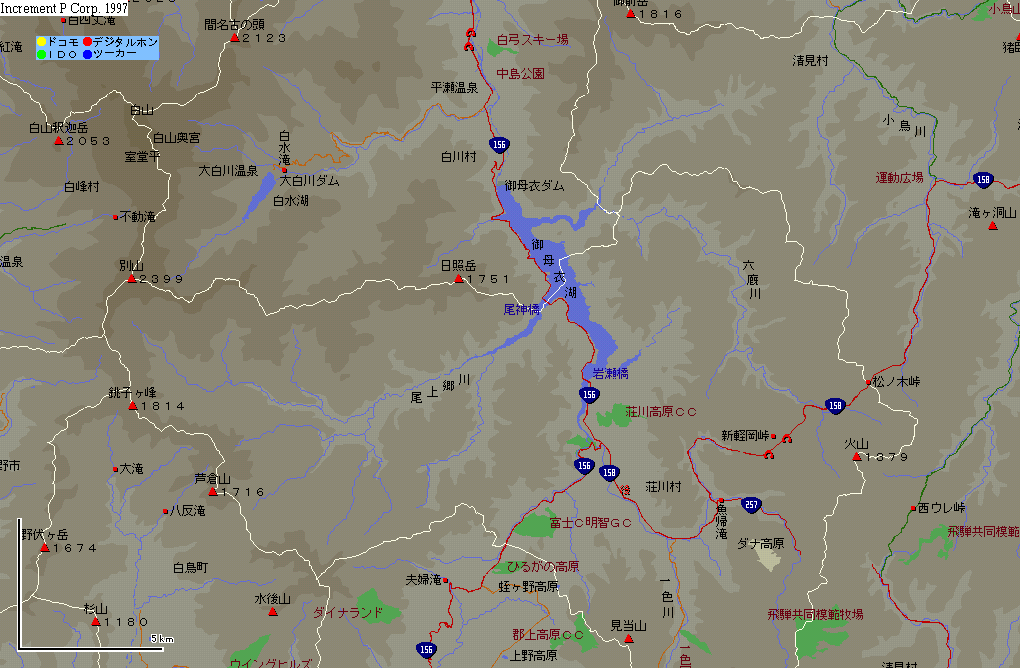

荘川高原付近

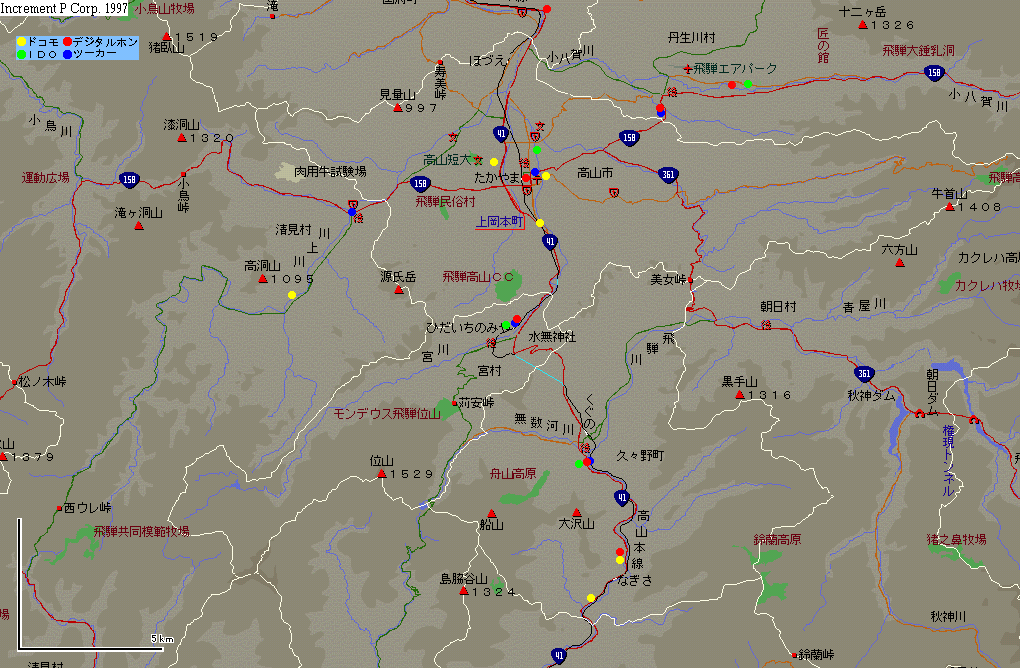

高山付近

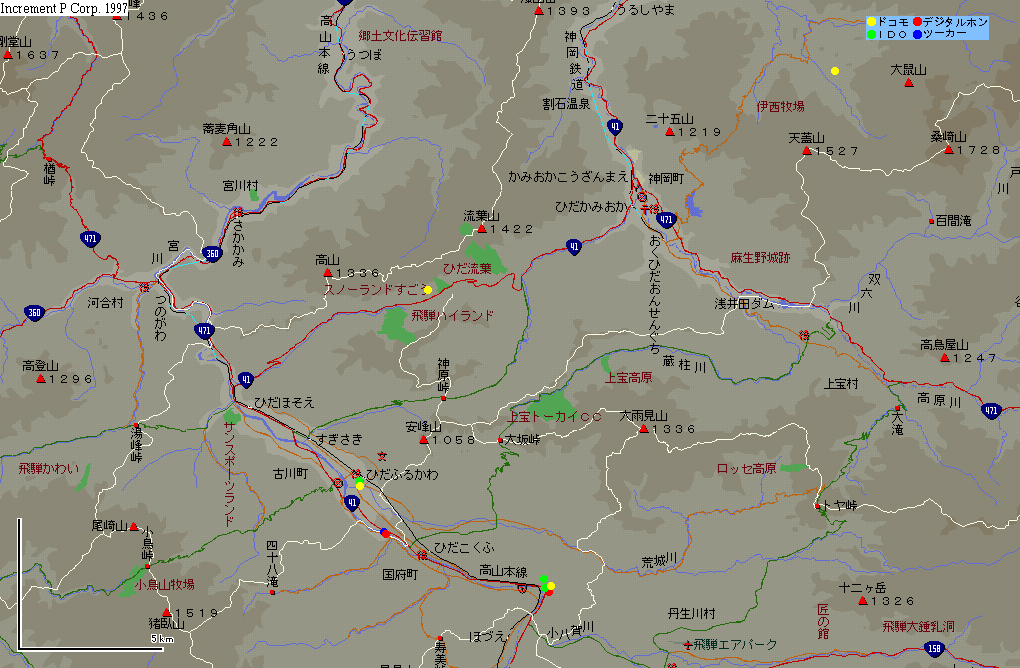

神岡付近

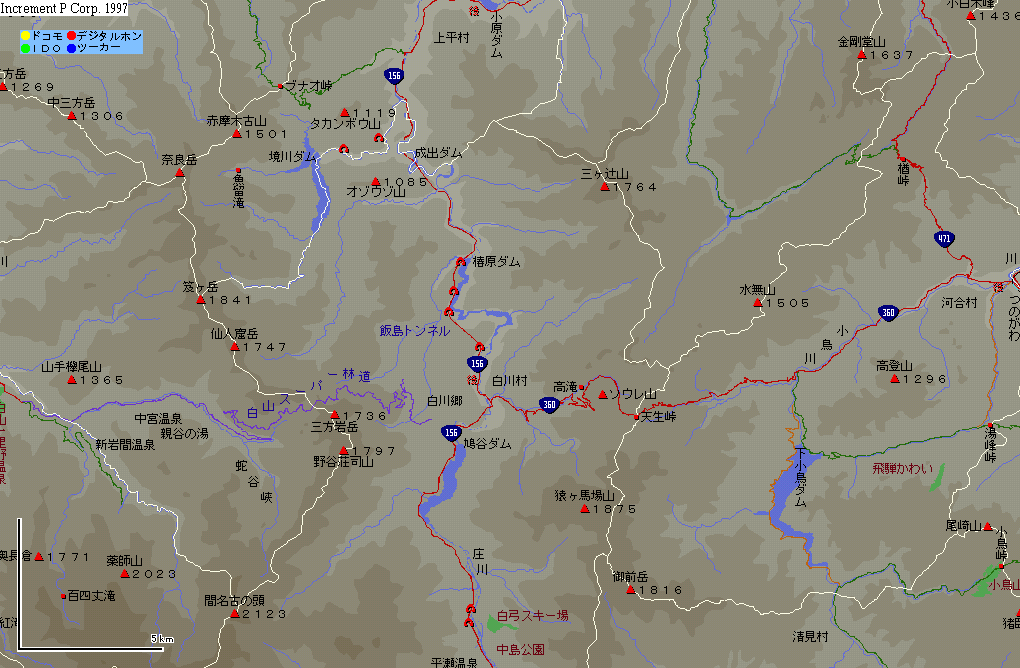

白川付近

静岡県

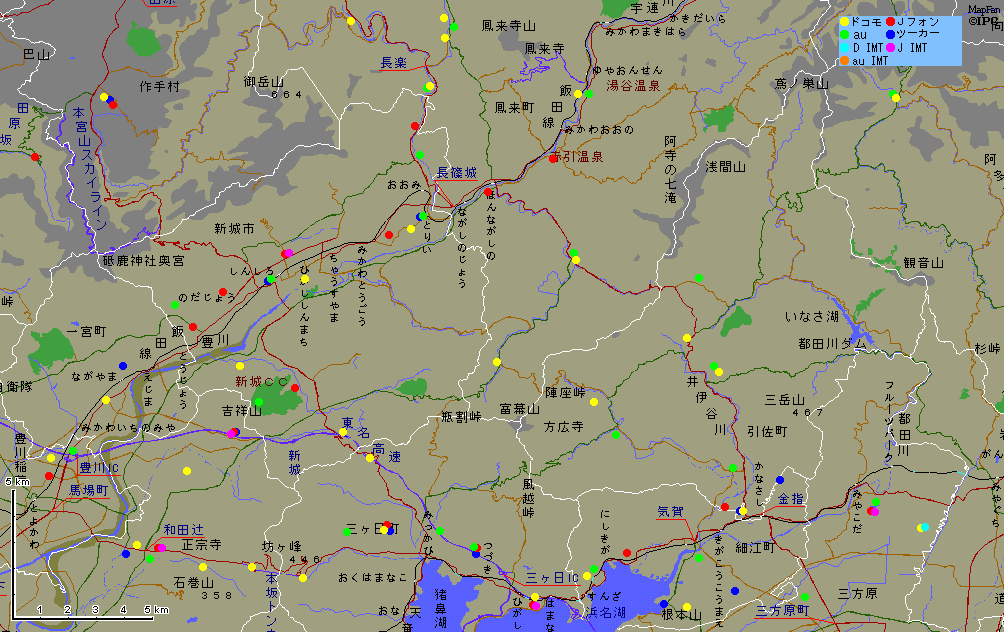

三ヶ日付近

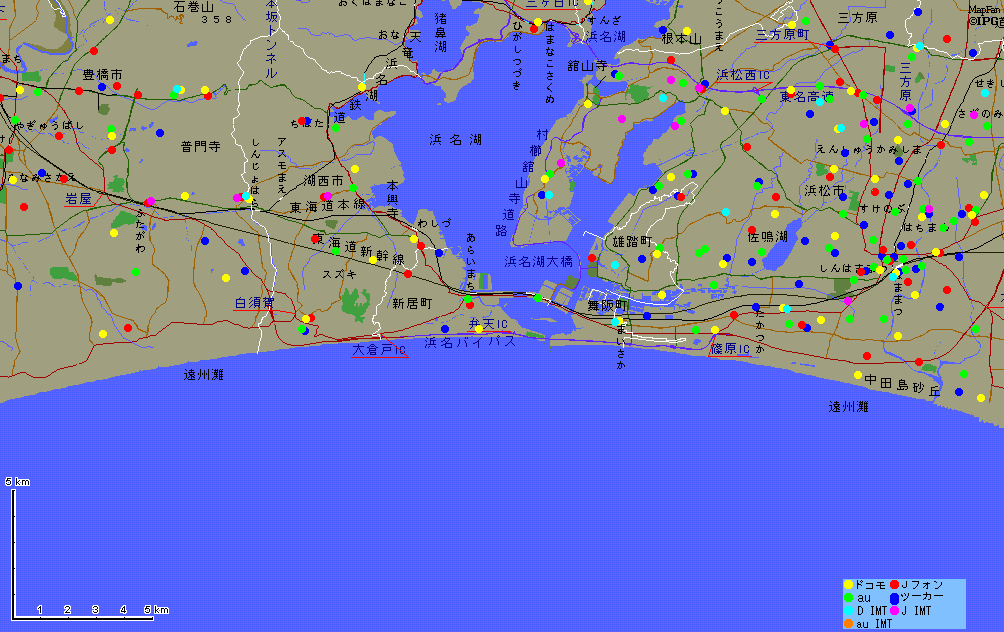

浜名湖付近

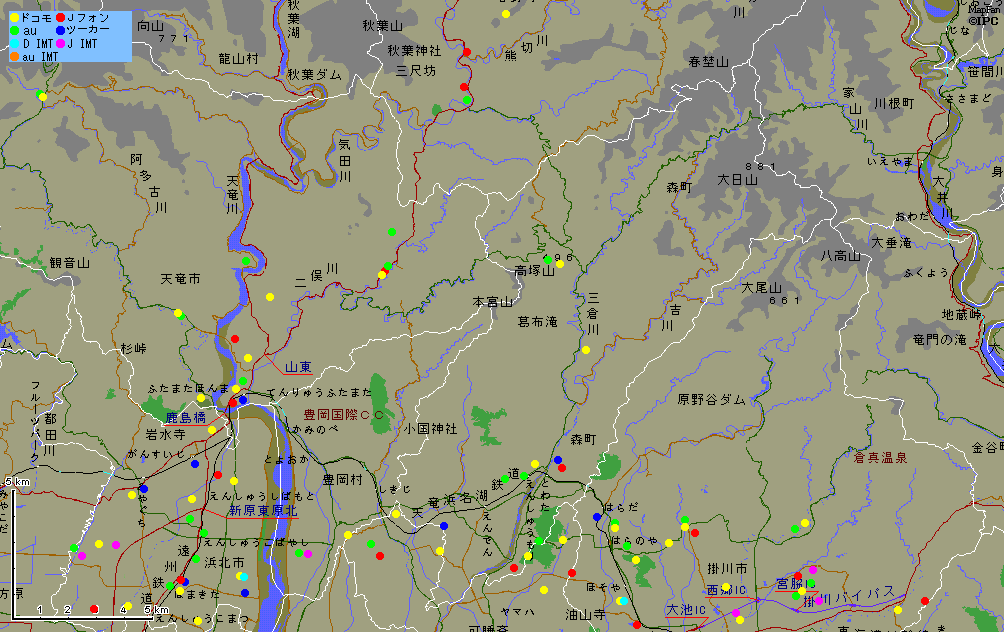

浜北付近

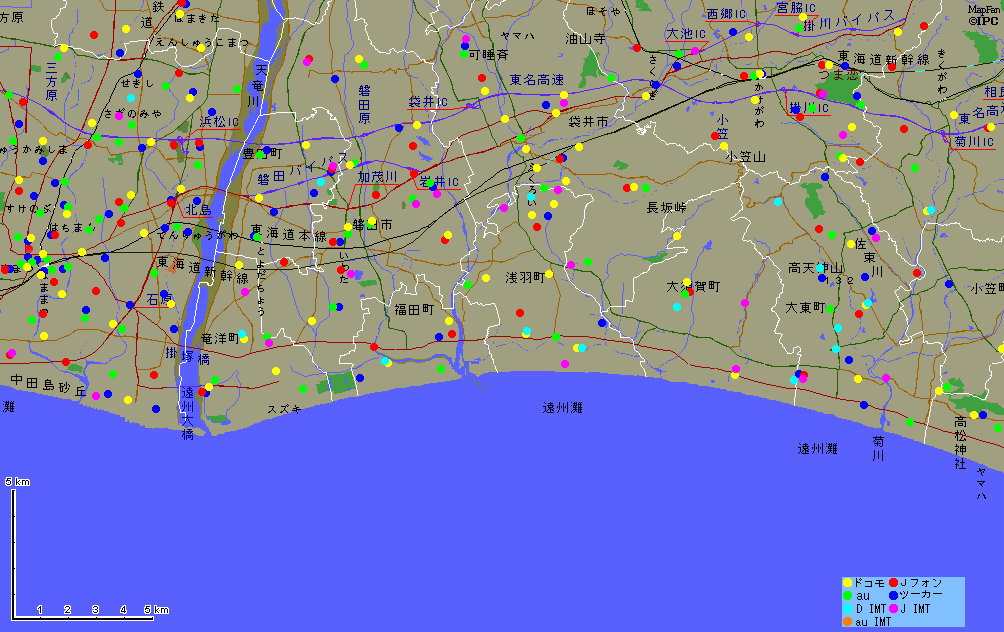

浜松・掛川付近

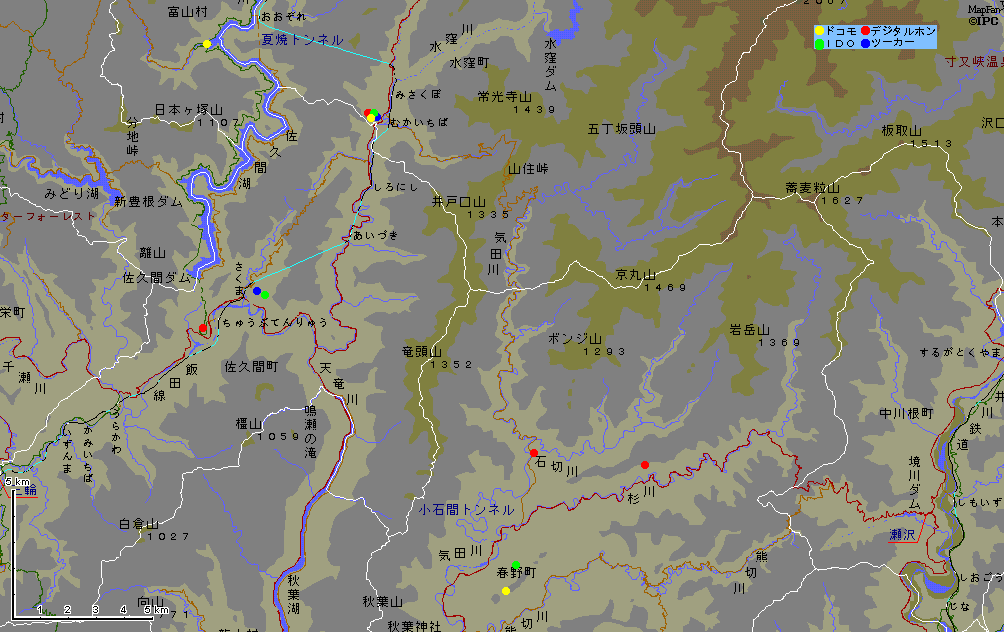

佐久間付近
焼津付近

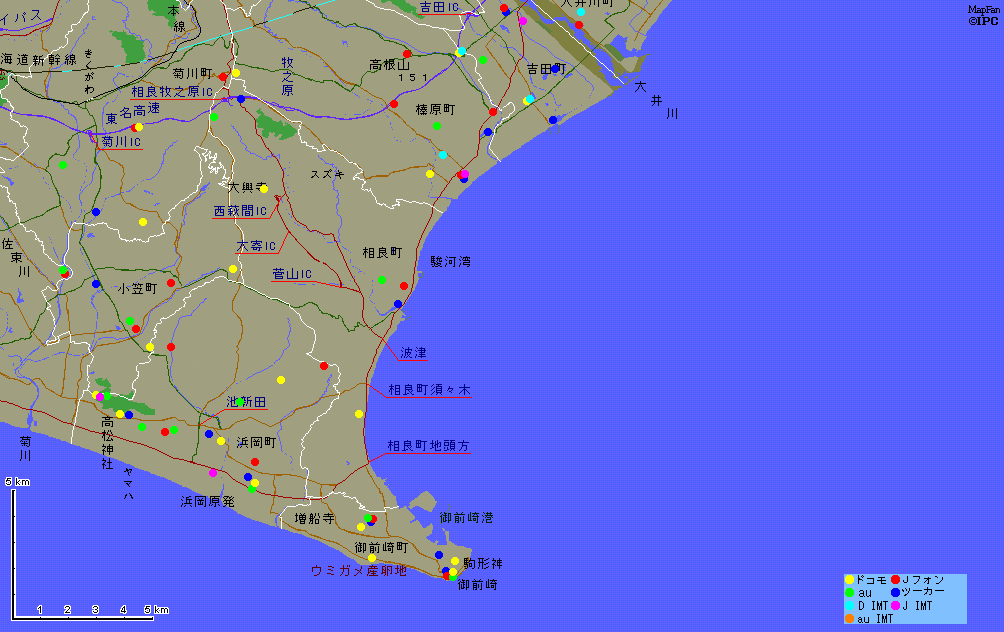

御前崎付近

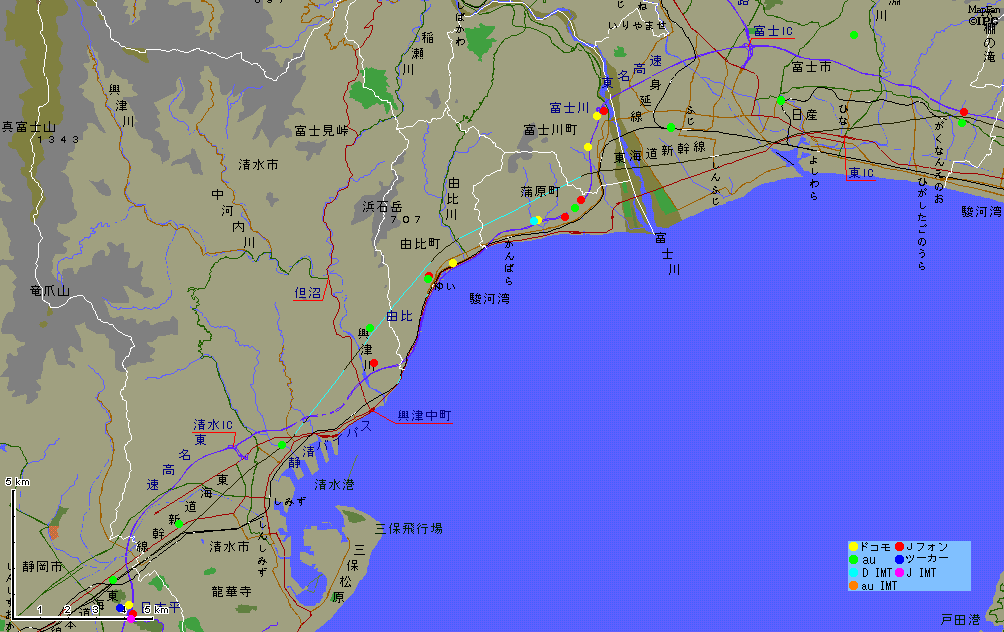

富士川付近

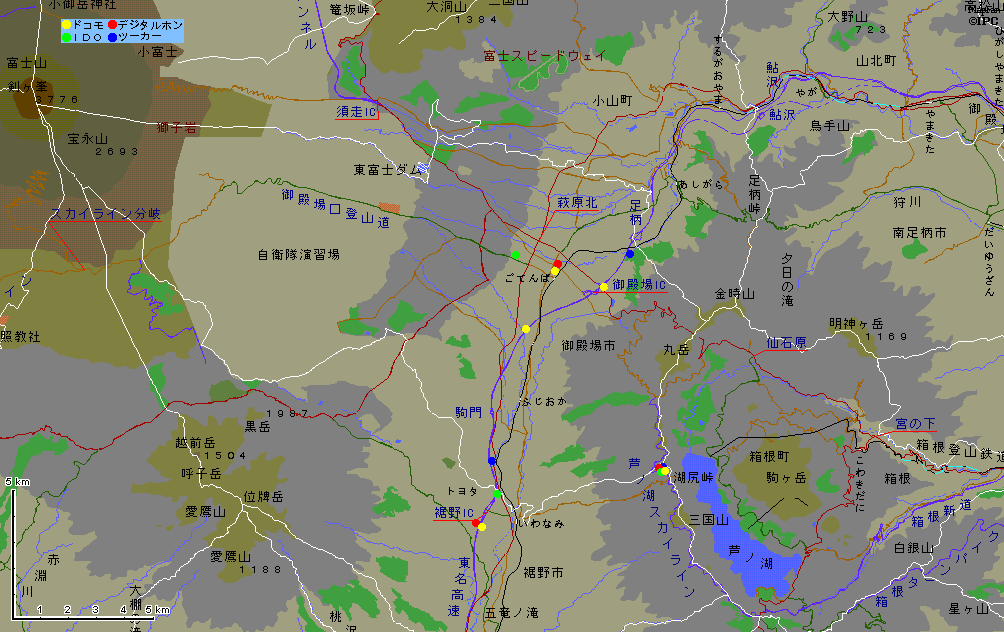

御殿場付近

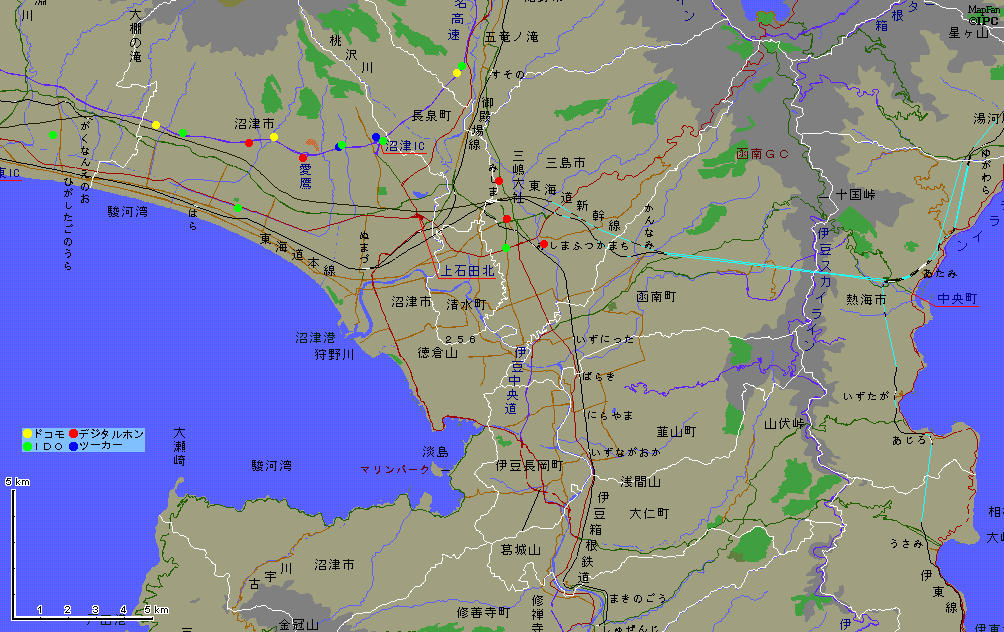

沼津付近

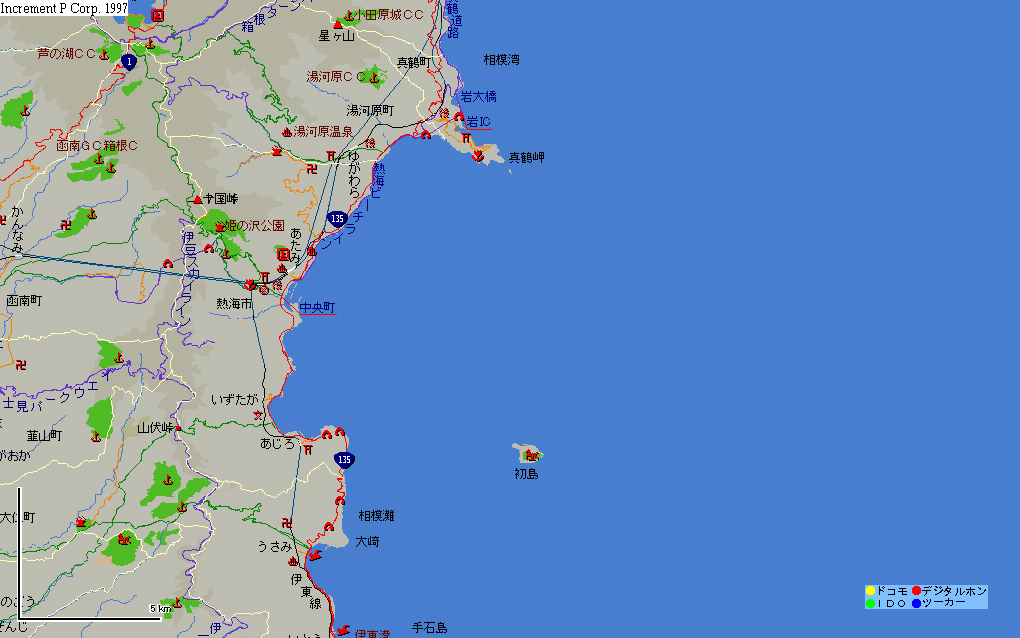

熱海付近

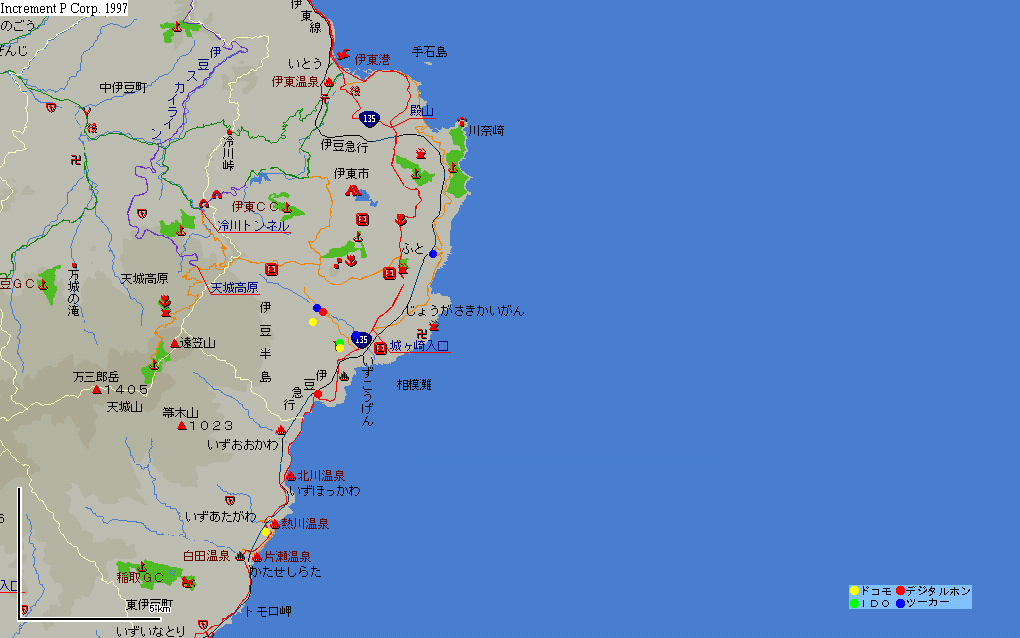

伊東付近

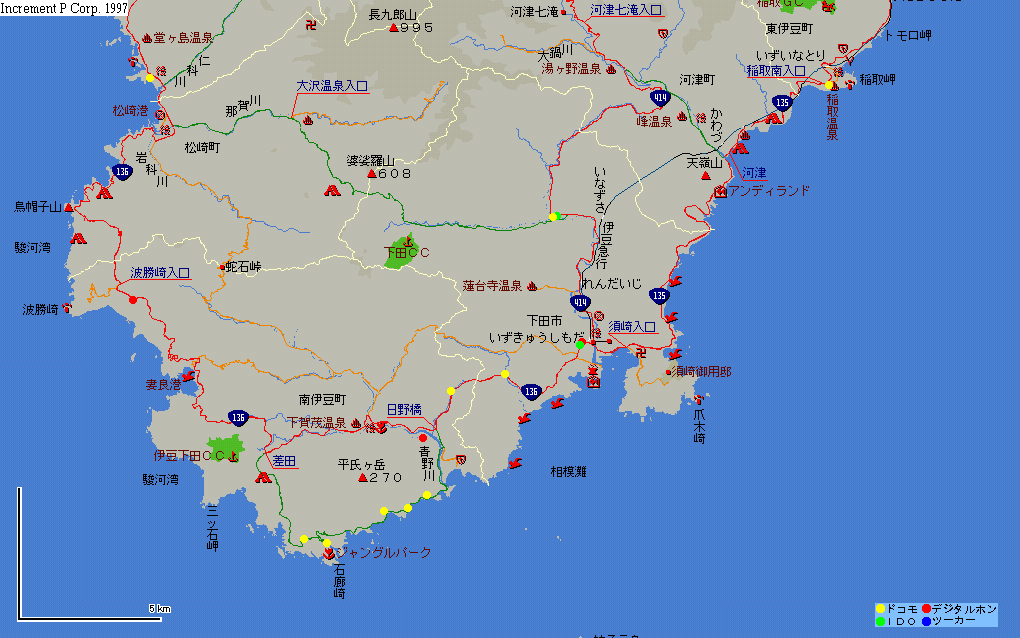

下田付近

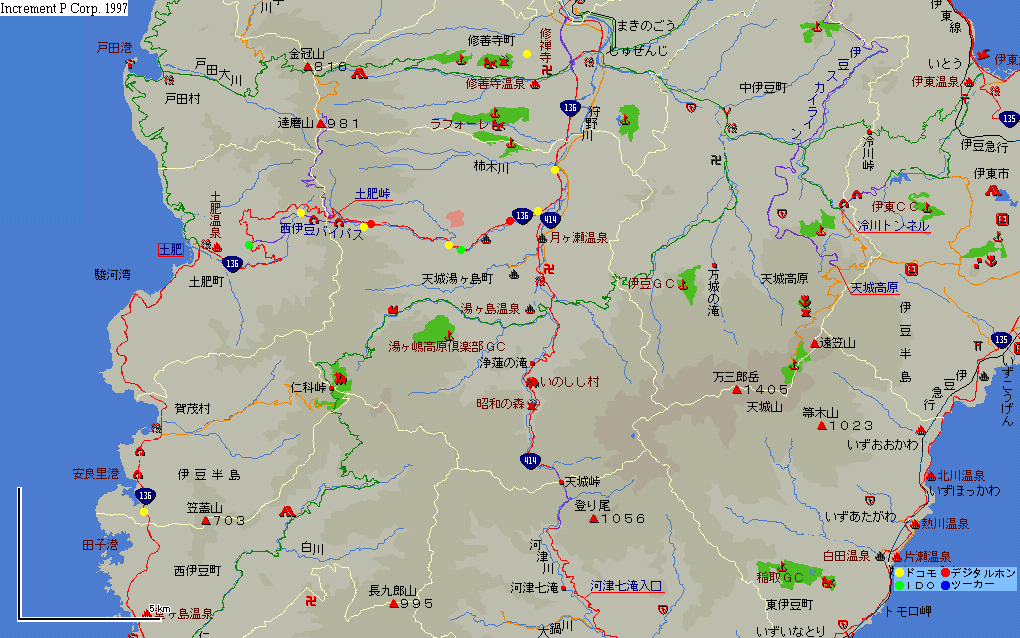

湯ケ島付近

長野県
auのみ長野県が中部管轄となっているため、長野も調査エリアにすることにしました。
したがって、他社は関東管轄となります。

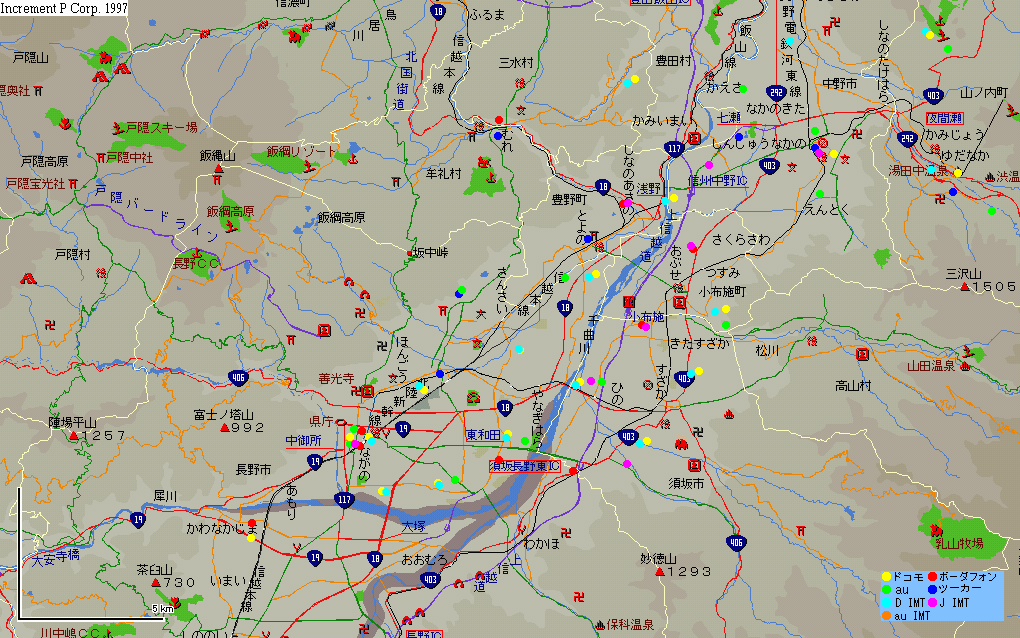

長野付近
妙高付近

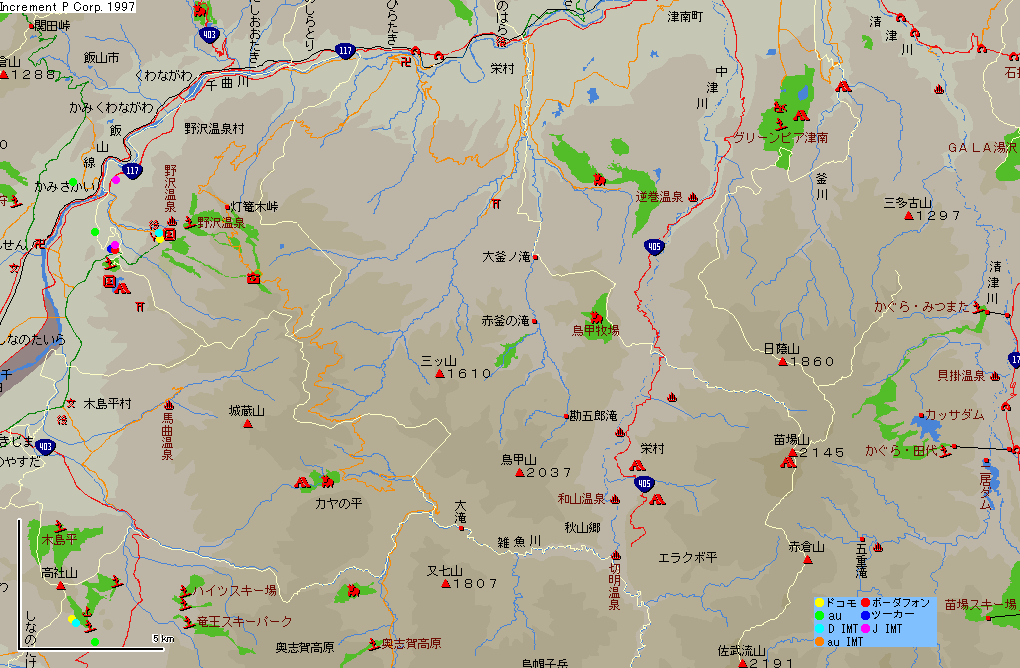

奥志賀付近

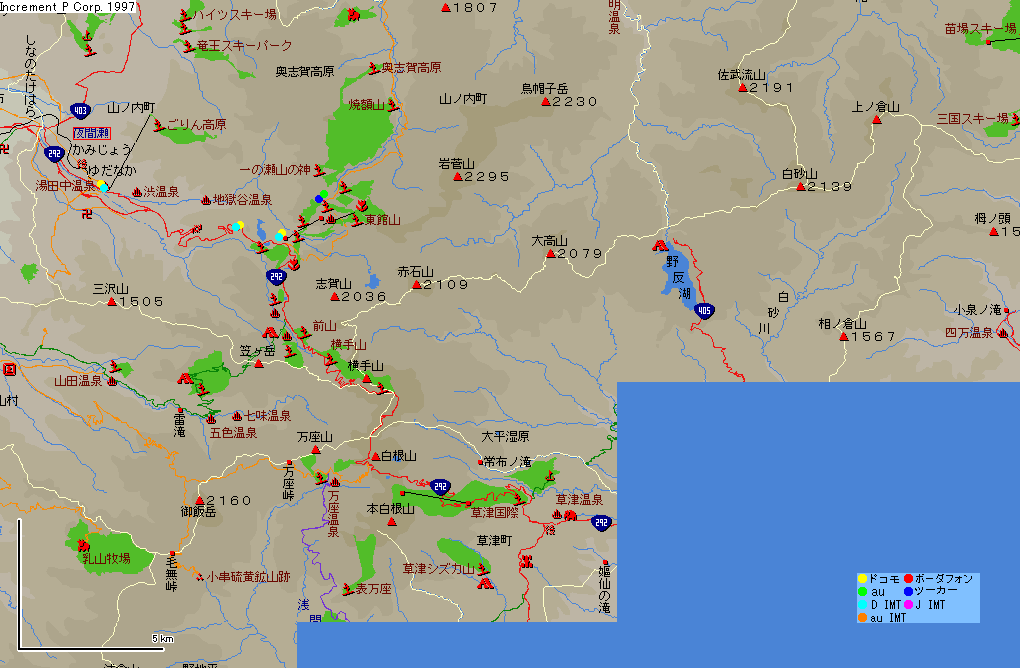

志賀付近

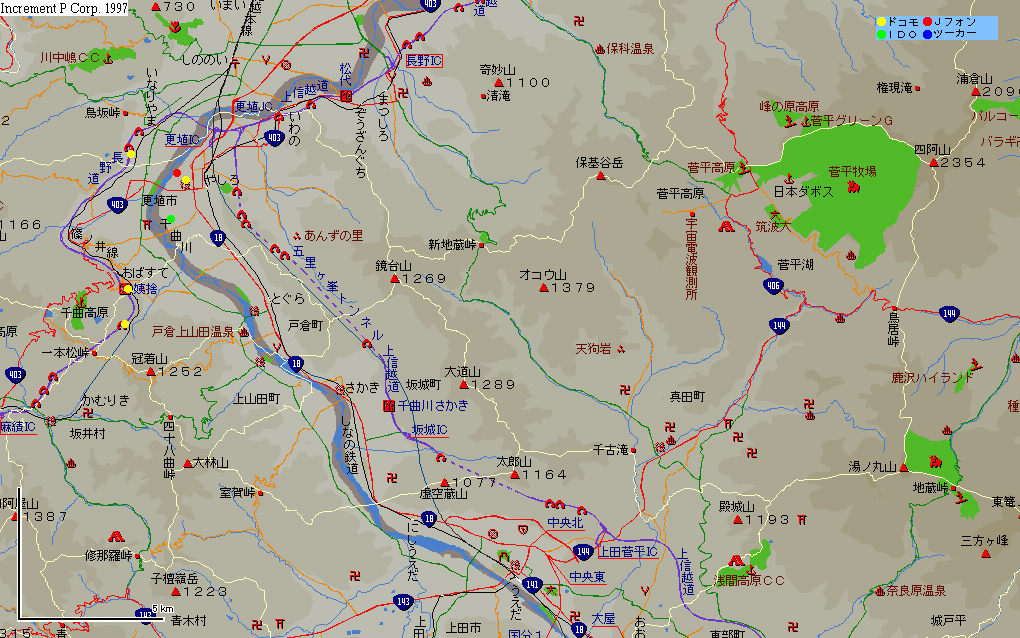

上田付近

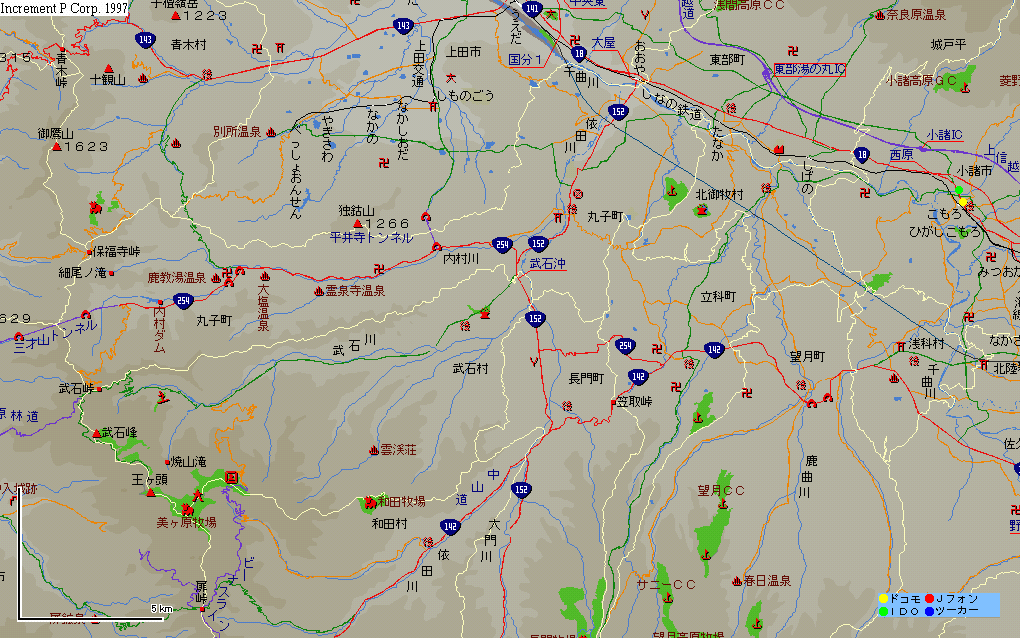

小諸付近

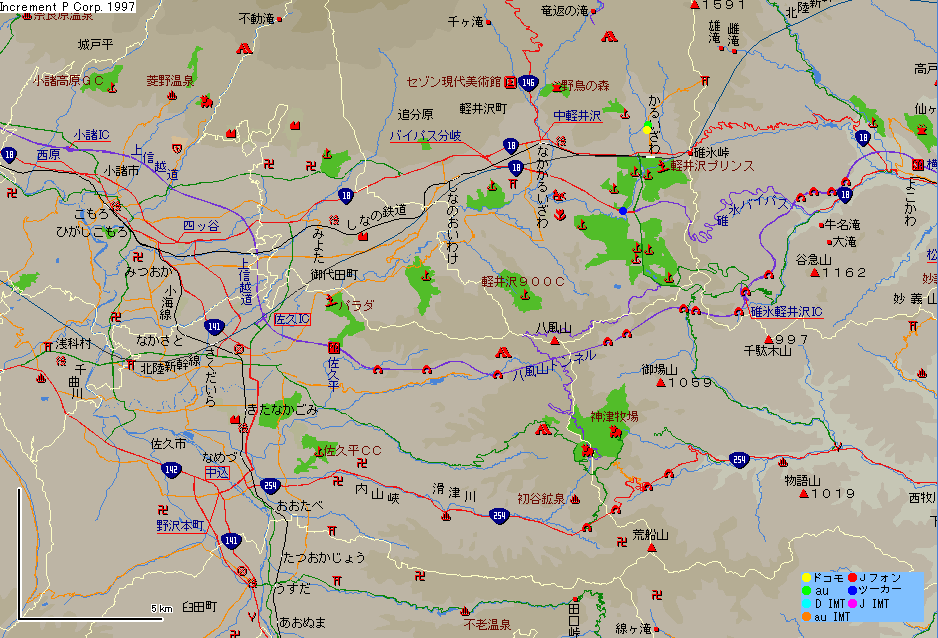

軽井沢

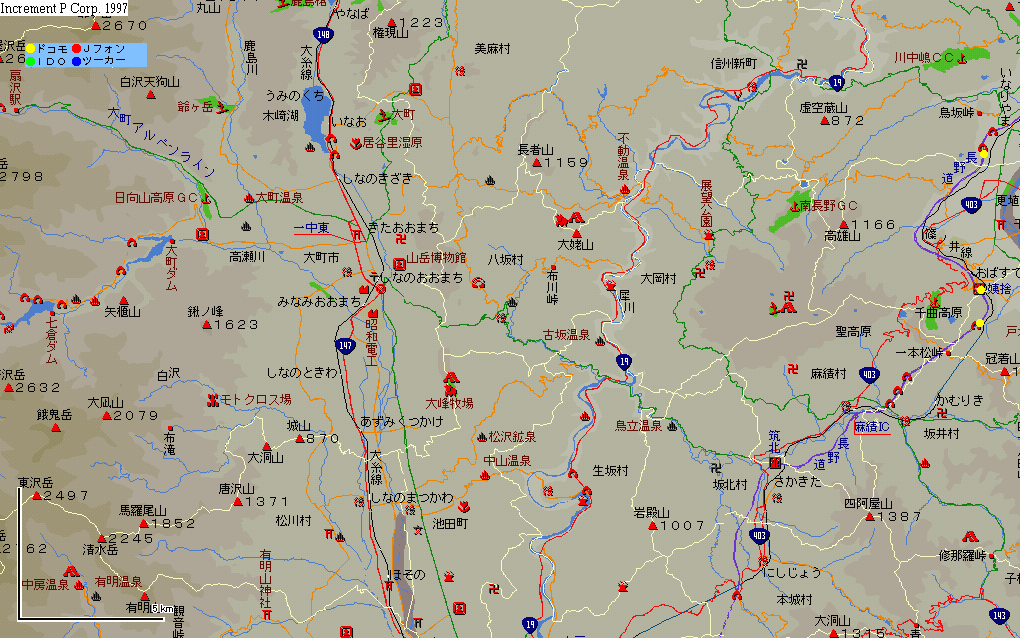

大町付近
松本付近

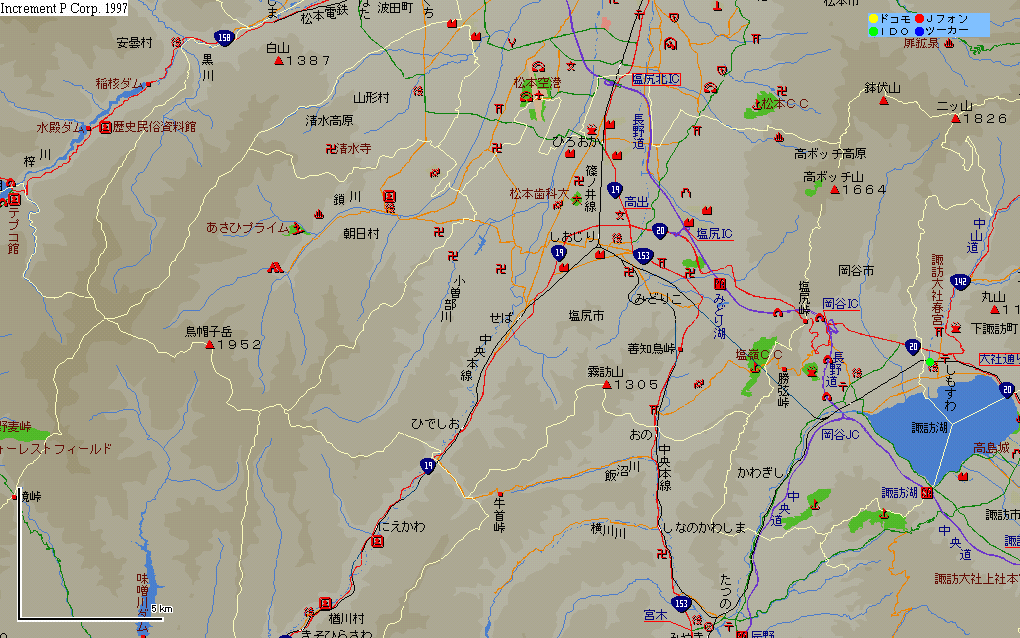

塩尻付近

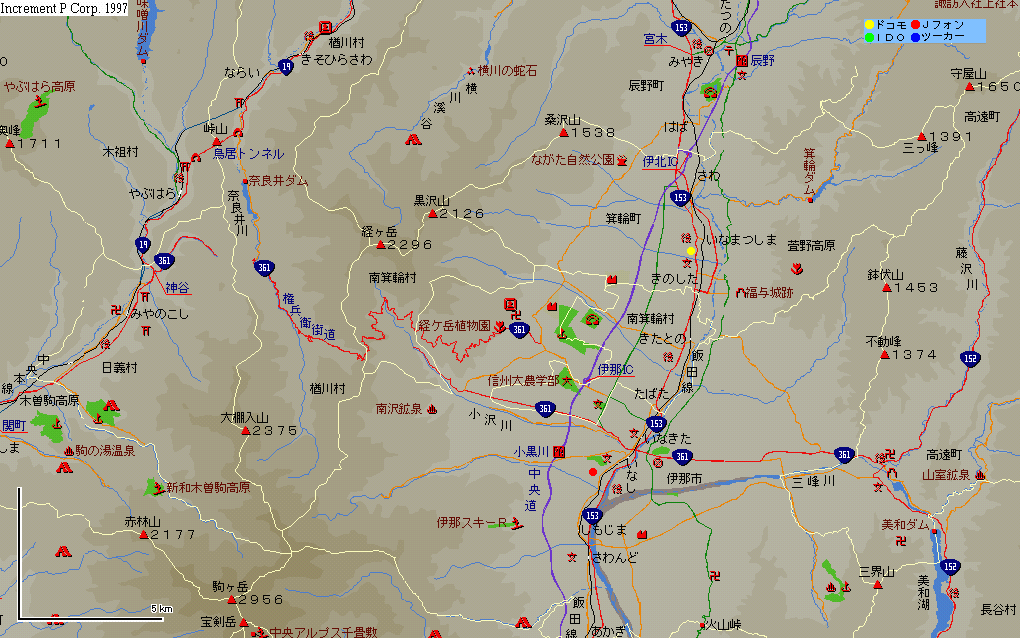

伊那付近

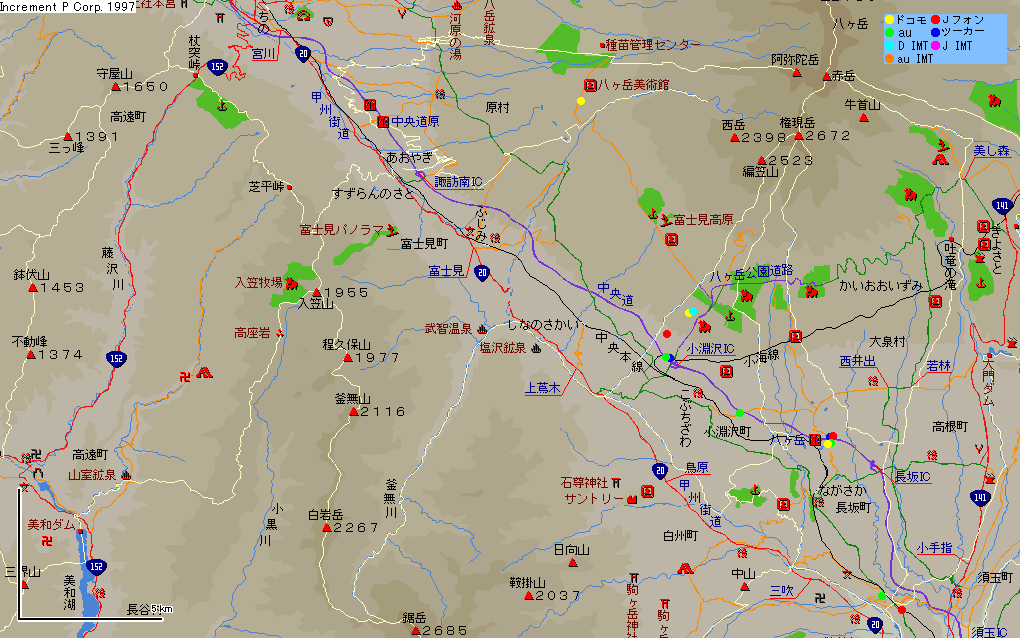

小淵沢付近　（一部山梨県も含んでいます。)

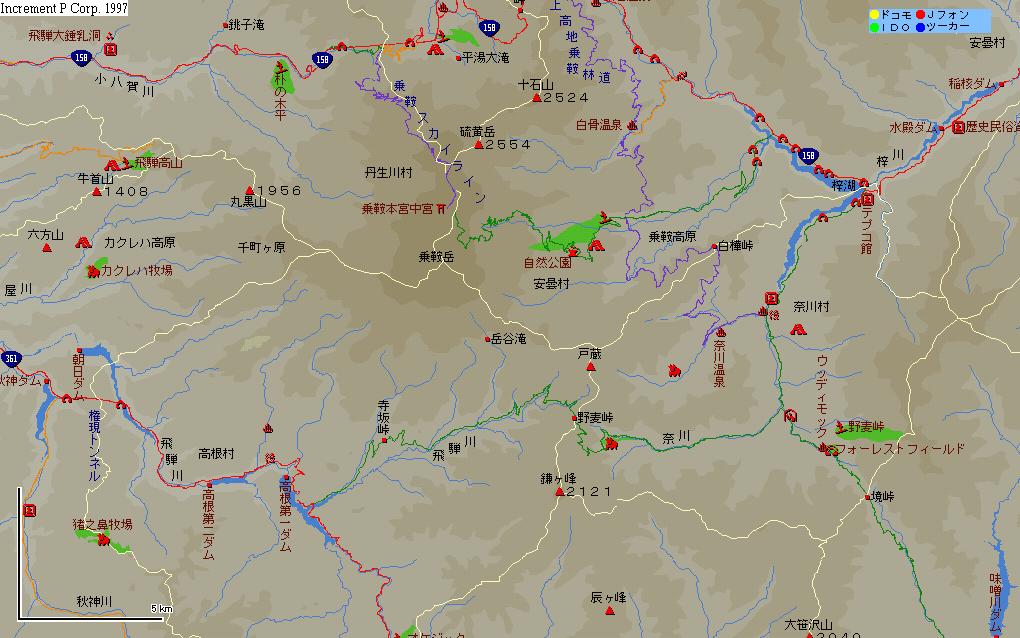

乗鞍付近

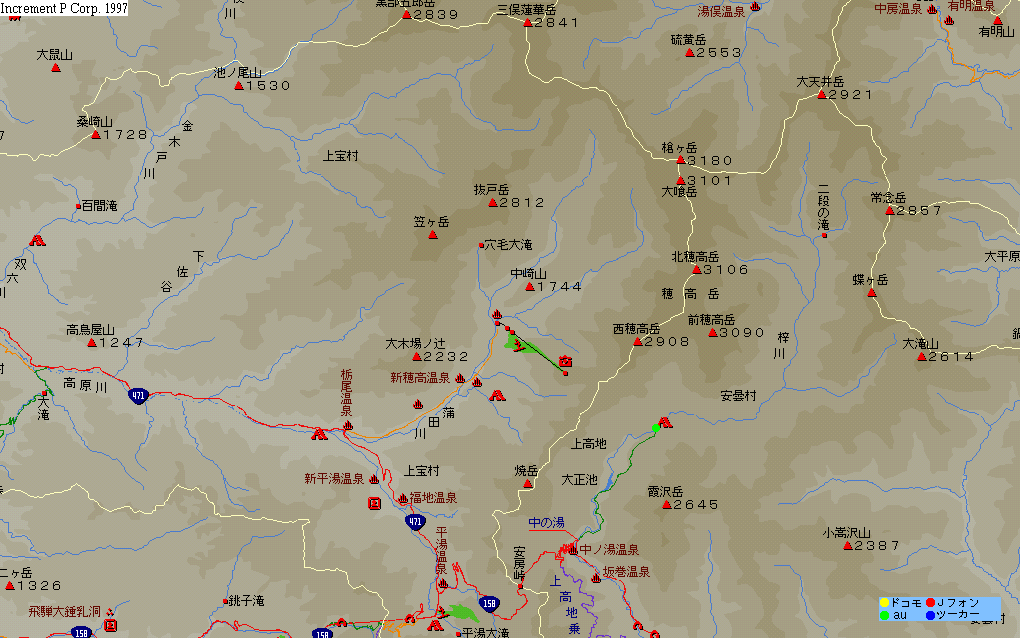

上高地

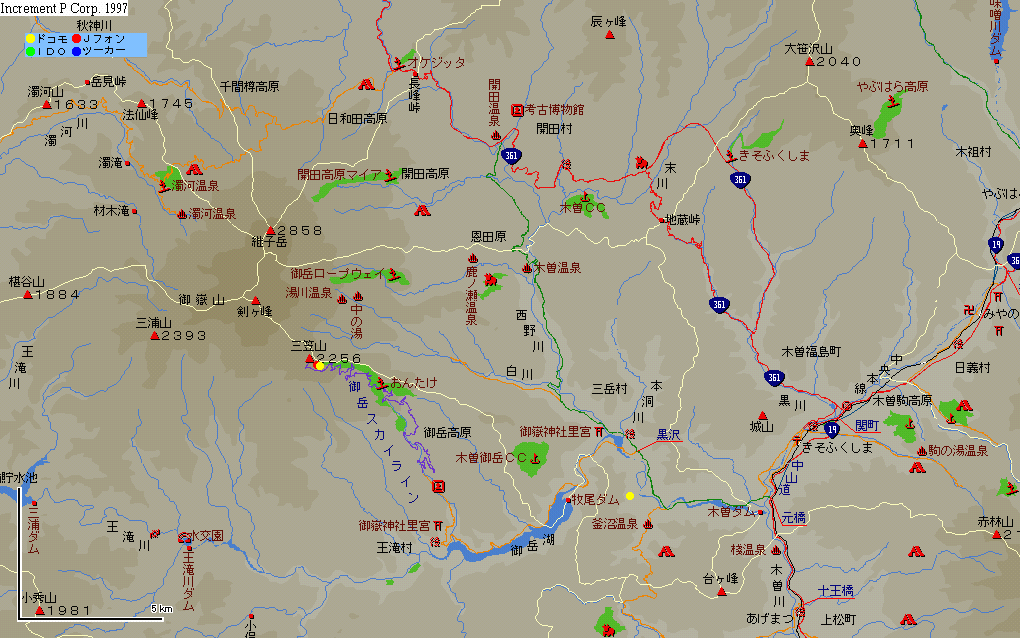

木曽福島付近

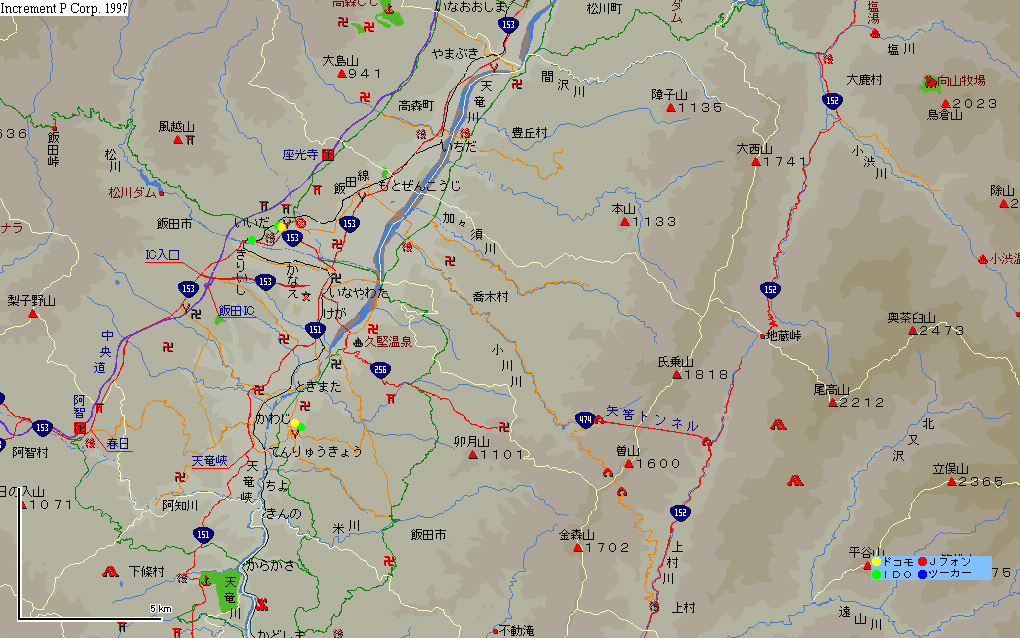

飯田付近

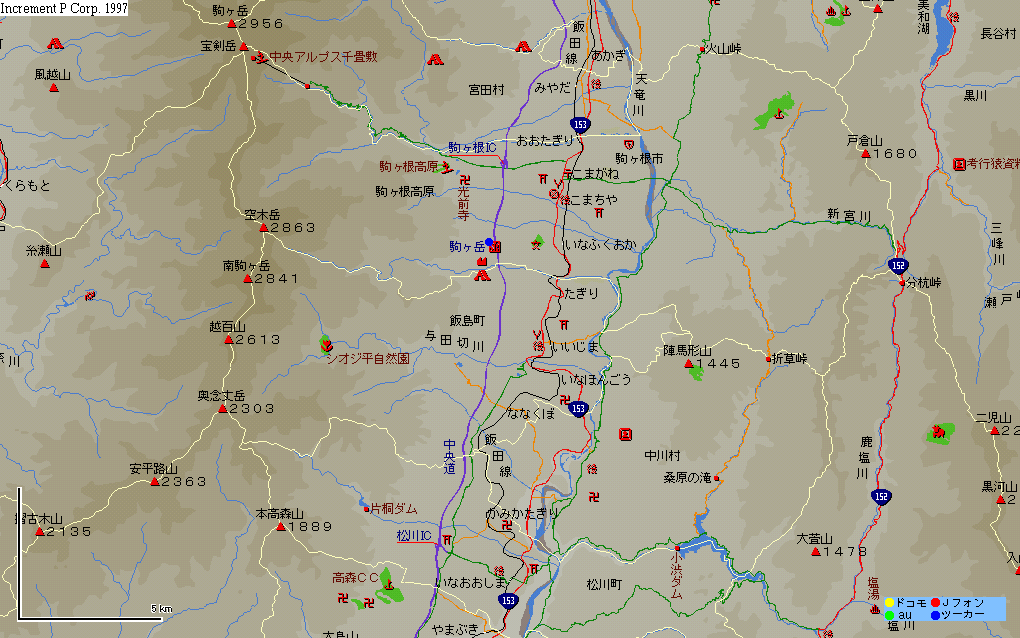

駒ヶ根

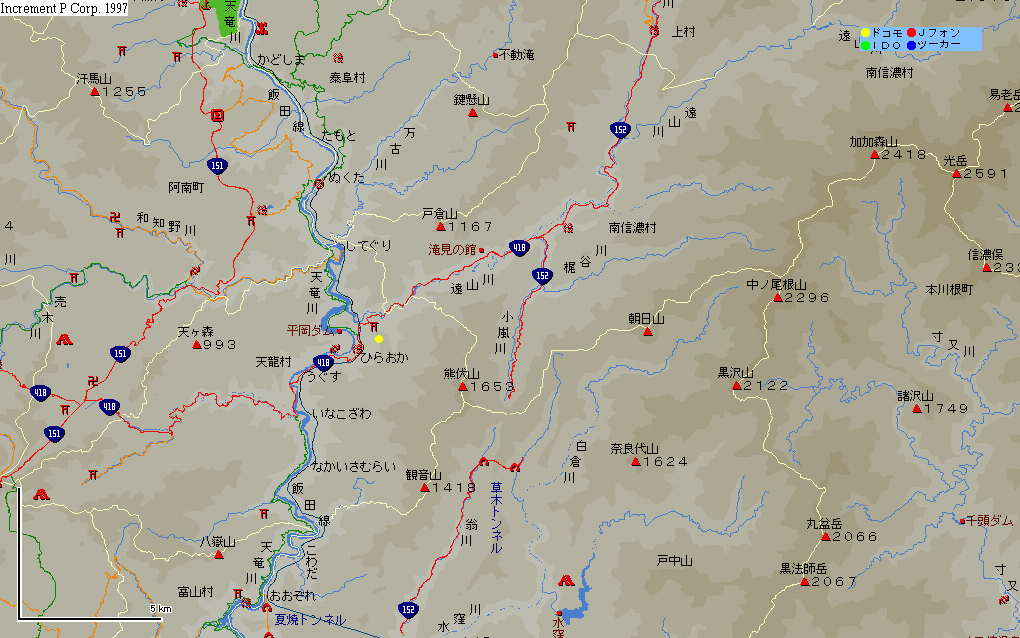

天龍付近

現在判明している基地局をマークしてあります。
一部建設中の物もあります。

TOP

TOP

見分け方

まずアンテナですが、エレメントが長いのが800MHz、短いのが1.5GHzと思って良いでしょう。
ドコモは支柱に筒状のアンテナが平行に取り付けてあり、先端に小さな避雷針がついています。
これが3本セットです。

ＩＤＯ cdmaOneは茶筒タイプで自立した3本セットが最近のものです。
当初は、デジタルと同様、偏波ダイバーシティが多かったのですが、現在は3本タイプが主流です。
TACSも同様に茶筒タイプですが、デジタルより若干太目です。が、かなり間引きされており、
みられるのは、古くて大きな鉄塔タイプでしょう。
また、オムニタイプの2本アンテナのマイクロBSも増えてきました。

ツーカーはまず6本セットになっています。地方では2本タイプもあります。
ＩＤＯデジタルのような感じで、内部２段スタックにしたタイプもあるようで、
外観からだけでは判断できないときもあります。
デジタルホンはアンテナが独立で3本または4本、2本づつ3方向のタイプがあります。
2本タイプもあります。最近は1本のポールに3本のエレメントを3方向に向けたタイプが
多いです。
いずれも白っぽいアンテナです。

鉄塔タイプは局舎に銘板が貼ってありますので見ればわかります。
あと、建物の屋上にあるタイプはマンションなら入り口等にある電力メータに
ドコモ以外は会社名が書いてあります。書いてないのがドコモでしょう。

これらを総合すれば、大体はどこのキャリアか断定出来ます。
通信方式は、銘板に書かれていなければ該当する端末で電測する以外判断は難しいです。

目標物が無いときの基地局への近づき方は、まず幹線道路沿いの電柱に専用線と思われるケーブルを
見つけ、それを辿っていけば、基地局があります。
東海地区では、CTC(中部テレコミュニケーション)の専用線を使っているNCCが多い為、オレンジ色の
ケーブルを見つけたら、辿ってみましょう。ただ、アステルも使っているので注意してください。
ドコモは当然NTTの専用線ですね。これは青いケーブルのようです。

とにかく、数多くのアンテナを見つけて修行してください。^^;
そのうち、エレメントを見ただけでキャリアがわかるようになってきます。
そうなれば、あなたはもう立派な廃人です。（笑）

以上は、東海管内のアンテナです。
当然、他地域のアンテナには、当てはまらない
と思いますので、そちらの情報をお持ちの方は、ぜひ、ホームページを作ってください。
お互いに、リンクを張って、全国地図を完成させましょう。>^_^<

TOP

調査機器

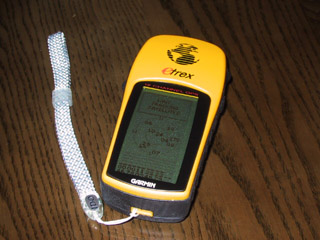

ハンディGPSを買い換えました。Garmin eTrex。1万数千円で購入でき、簡単なナビも出来るので、非常に重宝します。感度も従来品に比べ格段に向上しました。車で入れない山の中でもこれならラクラク。 普段はカーナビでの測位を行っています。メーカーにより緯度経度が出ないものがありますので、購入される場合、必ず緯度経度の出るものを選びましょう。 2000/5/2より、GPS衛星の誤差信号（SA)が廃止されたので、D-GPSを使わなくても、実使用、5m程度の精度で測位できるようになりました。

TOP

※注意

このＭＡＰは趣味の範囲で調査したものですが、無断転載や業務での使用は
止めてください。
携帯電話会社は、保安上の理由から基地局の位置を明らかにしていませんので、
ＭＡＰの内容について、携帯電話会社に問い合わせ等をしないでください。
もちろん、悪用してはいけません。

調査範囲が非常に広範囲になってきました。
このページをご覧の皆様で基地局を見つけられた方がございましたら、ぜひ
へお知らせ下さい。
GPS等、お持ちの方、緯度・経度でお知らせ頂くと最高です。
測位機器等お持ちで無い方は、このページのマップ画像を市販の画像編集ツールや、
フリーウェア等で切りとって、しるしを打つなどして、わかるようにして添付ファイルでお送り下さい。
